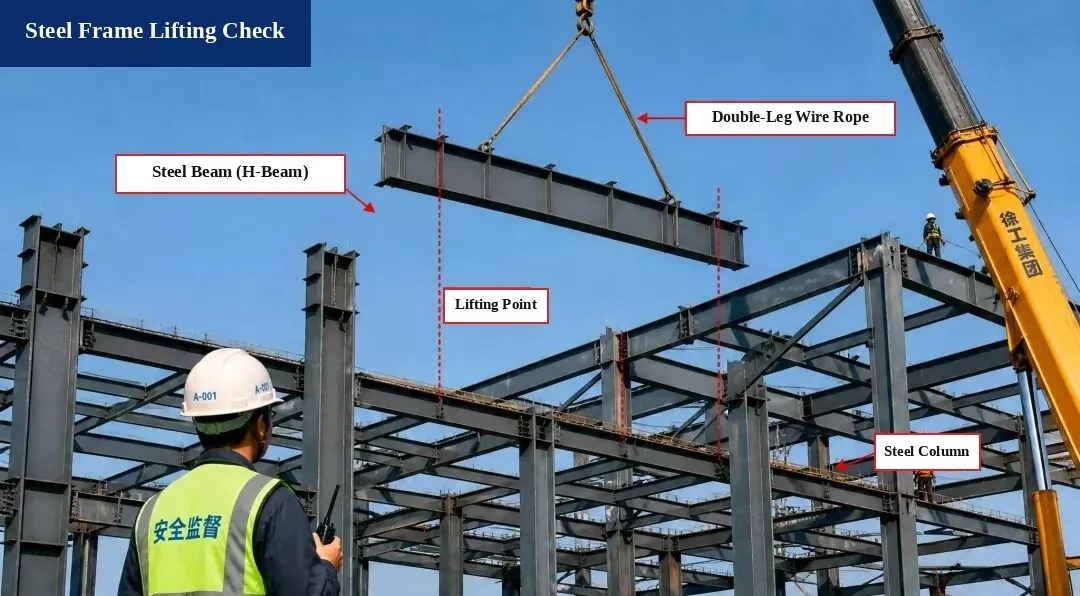

1. Kontrola zdvihání ocelového rámu (výpočet zdvihání)

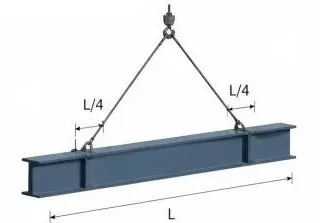

I. Schéma zvedání

Člen:Ocelový nosník H500×200×10×16, Délka L = 12,0 m

Zvedací body:Nastavte na L/4 z každého konce paprsku

Úhel závěsu:α ≈ 60°

II. Výpočet zatížení

1. Vlastní váha paprsku:
G = ρ × V = 78,5 kN/m³ × 0,212 m³/m × 12,0 m = 199,9 kN

2. Dynamický faktor zatížení:Vezměte 1.1

3. Hmotnost popruhů:Ignorováno (zanedbatelné)

4. Celková nosnost:
P = G x 1,1 = 219,9 kN

5. Napnutí popruhu (vyvážené zatížení):
T = P / (2 × cos α) = 219,9 / (2 × cos 60°) = 219,9 kN

III. Bezpečnostní kontrola praku

1. Typ popruhu:φ20 ocelové lano, mez pevnosti Fb = 360 kN

2. Bezpečnostní faktor (n):
n = Fb / T = 360 / 219,9 = 1,64 > 1,25

Splňuje standardní požadavky!

Kontrolní závěr:
Operace zvedání je bezpečná a splňuje požadavky kódu.

Referenční standardy

• Kód pro konstrukci ocelových konstrukcí (GB 50755-2012)

• Technický předpis pro bezpečnost zvedání a zvedání ve stavebnictví (JGJ 276-2012)

Bezpečnostní poznámky:

1. Před zvedáním zkontrolujte ocelový nosník, ocelová lana a zvedací nástroje, abyste se ujistili, že jsou bezpečné a spolehlivé.

2. Pověřte specializovanou osobu, aby řídila proces zvedání. Nikdo nesmí stát pod zvednutým trámem.

3. Jakmile rychlost větru dosáhne úrovně 6 nebo vyšší, okamžitě zastavte zvedání.

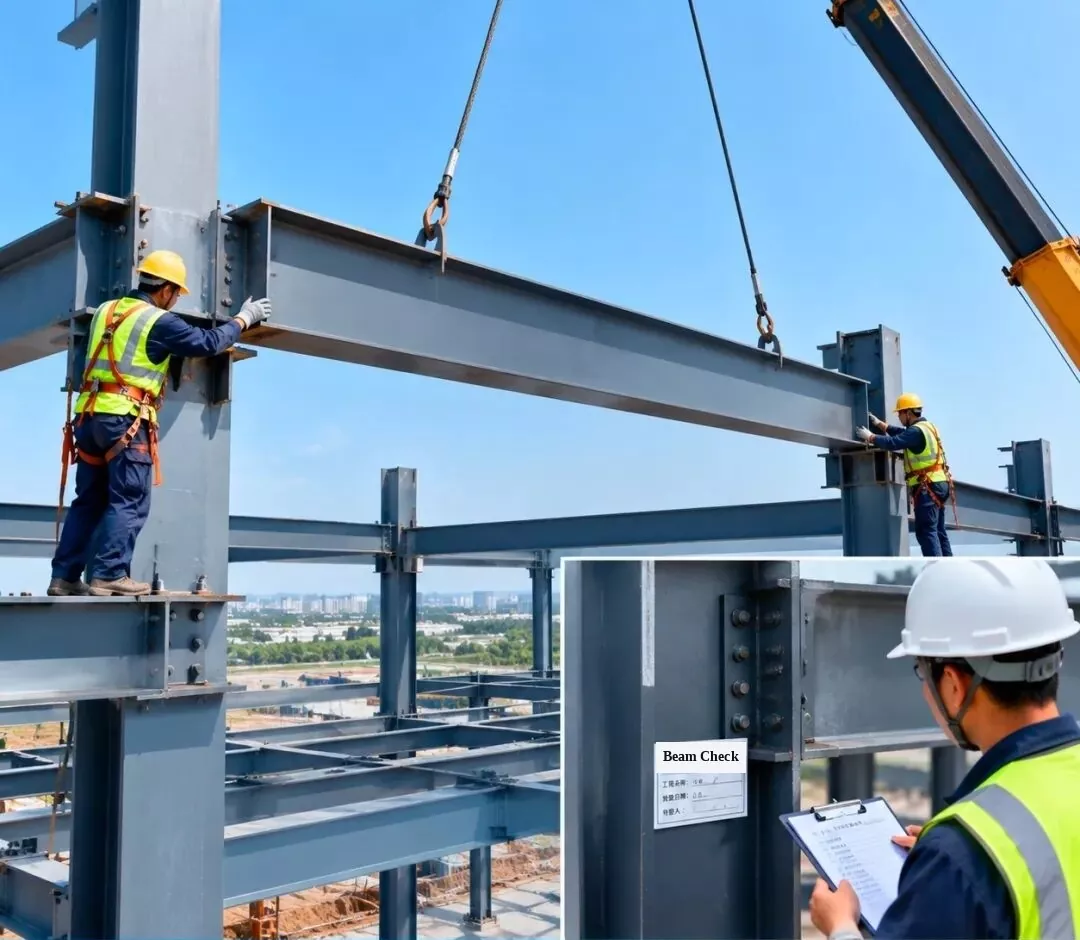

2. Instalace a kontrola ocelového rámu — Instalace ocelového nosníku

Zvedněte ocelový nosník do jeho plánované polohy, poté zkontrolujte a schvalte spojovací spoje, abyste se ujistili, že kvalita instalace odpovídá požadavkům návrhu.

[Vložený štítek na sloupu: Kontrola instalace ocelového nosníku | Název projektu: Workshop #1 | Datum kontroly | Inspektor]

3. Instalace a kontrola ocelového rámu — Instalace ocelového střešního nosníku

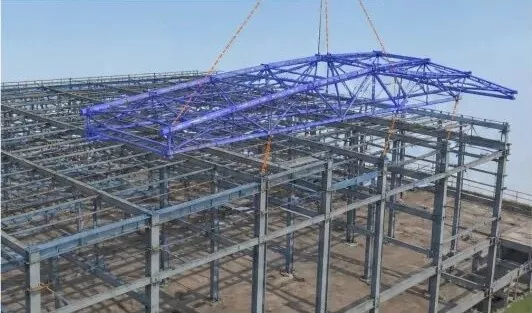

1. 3D BIM simulace:Simulujte instalaci ocelového střešního vazníku, abyste zlepšili plán zdvihání a pořadí instalace.

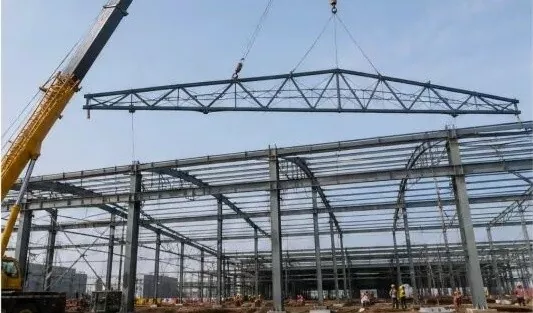

2. Zvedání střešního vazníku:Pomocí nákladního jeřábu zvedněte příhradový nosník a pomalu jej umístěte na místo, přičemž jej udržujte v rovnováze.

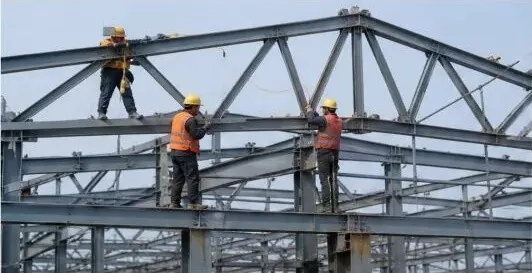

3. Umístění a dočasné upevnění:Po nasazení krovu jej provizorně zajistěte a upravte jeho polohu a výšku (výšku).

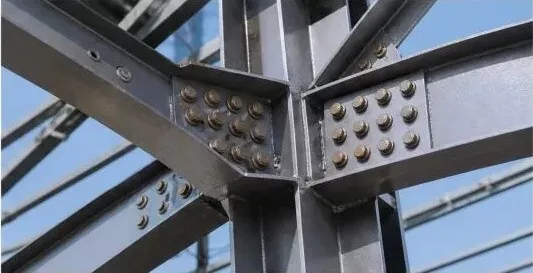

4. Vysokopevnostní šroubové spojení:Utáhněte vysokopevnostní šrouby podle konstrukčních pravidel, abyste zajistili pevné spojení.

5. Kontrola instalace:Zkontrolujte výšku vazníku, rozpětí, ohyb (průhyb) a svislé vyrovnání, abyste se ujistili, že splňují kód.

6. Záznam o kontrole:Po absolvování kontroly vyplňte formulář záznamu a přejděte k dalšímu stavebnímu kroku.

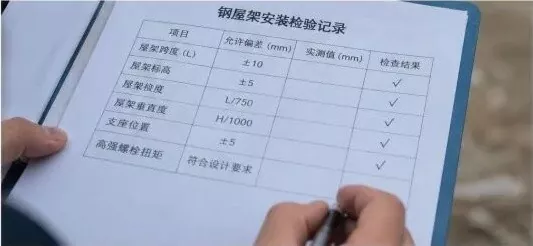

Záznam o prohlídce instalace ocelového střešního krovu

Kontrolní položka	Povolená chyba (mm)	Naměřená hodnota (mm)	Zkontrolujte výsledek
Rozpětí příhradových nosníků (L)	±10	—	√ (Pass)
Výška vazníku (nadmořská výška)	±5	—	√ (Pass)
Ohýbání nosníku (průhyb)	L / 750	—	√ (Pass)
Svislé zarovnání nosníků	H / 1000	—	√ (Pass)
Podpora pozice	±5	—	√ (Pass)
Kroutící moment šroubu s vysokou pevností	Splňuje požadavky na design	—	√ (Pass)

Klíčové kontrolní body:

Zkontrolujte všechny příchozí ocelové díly na místě a ověřte jejich typ, velikost a kvalitu svaru;
Použijte bezpečný a praktický plán zvedání k zajištění bezpečnosti zvedání;
Nastavte a zafixujte vazník ihned po jeho umístění;
Všechny vysokopevnostní šrouby řádně utáhněte a vyzkoušejte jejich utahovací moment podle předpisu;
Proveďte úplnou kontrolu, abyste se ujistili, že instalovaná konstrukce splňuje všechny požadavky na design a kód.

4. Instalace a kontrola ocelového rámu — Instalace šikmého ocelového nosníku

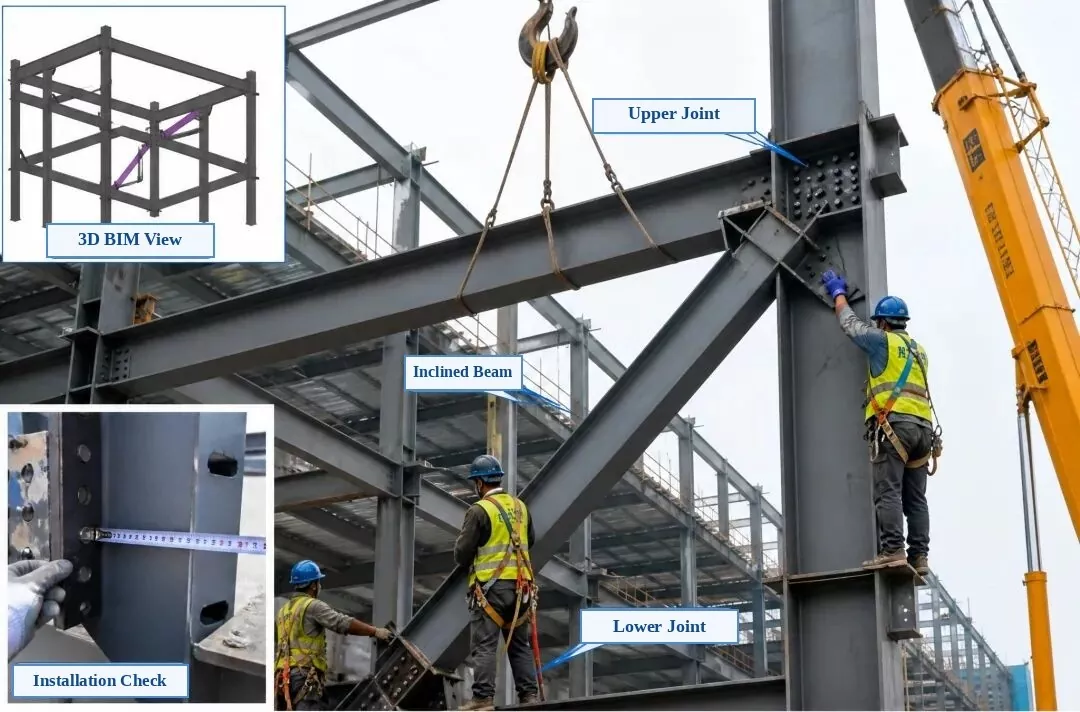

Extrahované fotografické štítky:Vložka vlevo nahoře: 3D pohled BIM | Vložka vlevo dole: Kontrola instalace | Hlavní fotografie: Horní spojovací kloub, šikmý ocelový nosník (diagonální výztuha), spodní spojovací kloub

Instalace a kontrola ocelového rámu — Instalace šikmého ocelového nosníku

1. Kontrola před instalací:Zkontrolujte číslo dílu, velikost, polohu otvorů pro šrouby a směr spojovací desky. Ujistěte se, že kontaktní plochy jsou rovné, čisté a bez otřepů nebo oleje.

2. Zvedání a polohování:Pomocí dvou zvedacích bodů pomalu zvedněte nakloněný nosník na místo. Dočasně jej upevněte a ujistěte se, že horní i spodní spoj jsou přesně zarovnány s ocelovým sloupem a nosníkem.

3. Zarovnání a seřízení:Upravte polohu středové osy, výšku a vertikální zarovnání nakloněného nosníku tak, aby splňovaly požadavky návrhu. Po vyrovnání dokončete trvalé připojení.

4. Způsob připojení:Spojte pomocí vysokopevnostních šroubů. Utáhněte je rovnoměrně od středu ven na obě strany, jak to vyžaduje konstrukce, a označte každý šroub po kontrole konečného utažení.

5. Kontrola instalace:Zkontrolujte polohu středové linie, výšku, vertikální vyrovnání, těsnost kontaktu desky a kvalitu utažení šroubů. Vše musí splňovat Kodex pro akceptaci kvality konstrukce ocelových konstrukcí (GB 50205).

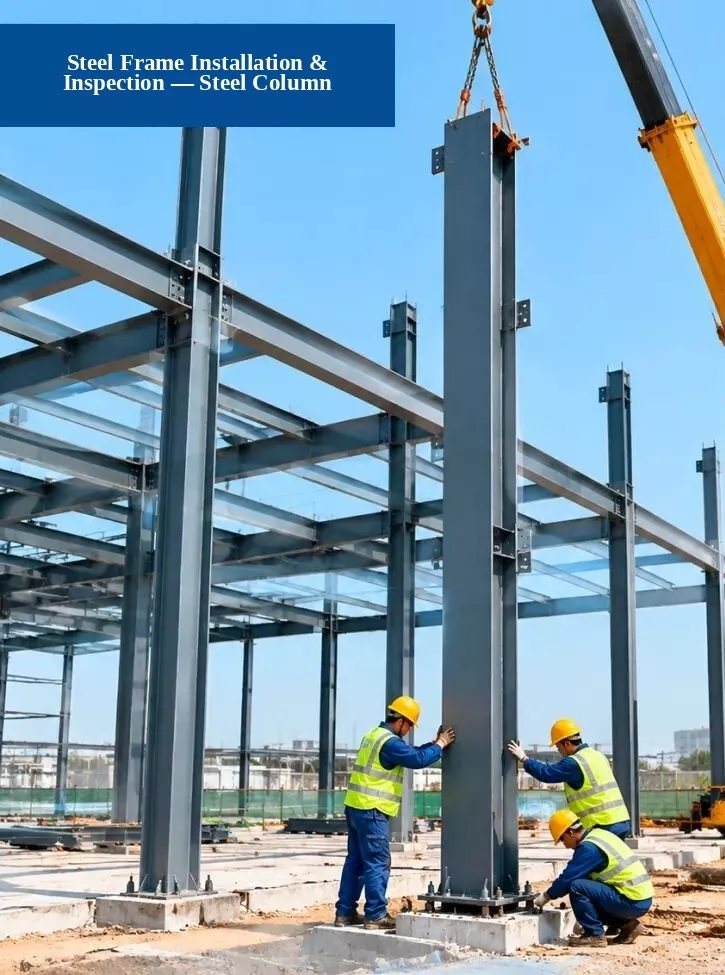

5. Instalace a kontrola ocelového rámu — Instalace ocelového sloupu

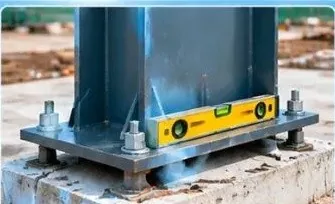

1. Kontrola základů:Zkontrolujte, zda polohy kotevních šroubů, výška základu a rozměry základu splňují požadavky návrhu.

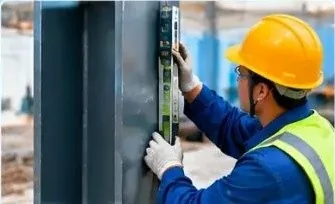

2. Kontrola svislého zarovnání:Pomocí totální stanice, laserové olovnice nebo pravítka zkontrolujte, jak rovně (vertikálně) ocelový sloup stojí.

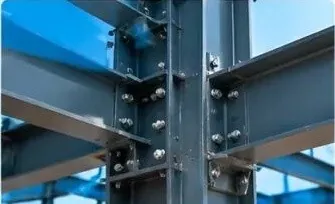

3. Kontrola kvality připojení:Zkontrolujte, zda vysokopevnostní šrouby, svary a spojovací desky splňují standardní požadavky.

Stavební proces:1. Přípravné práce → 2. Zvedněte a umístěte ocelový sloup → 3. Instalace a zajištění → 4. Kontrola a převzetí

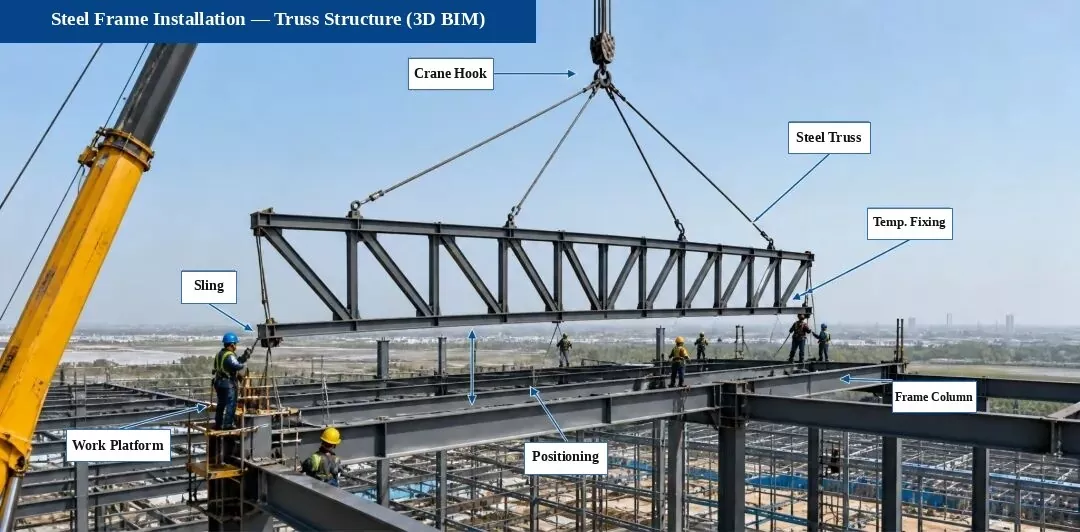

6. Instalace ocelového rámu — Instalace příhradové konstrukce (3D BIM diagram)

Průběh procesu instalace:Průzkum a značení → Kontrola podpory → Zvednutí a umístění → Dočasné upevnění → Vyrovnání a seřízení → Vysokopevnostní šroubové spojení → Svařování (je-li požadováno)

Klíčové body instalace:

Před zvednutím dvakrát zkontrolujte středovou osu podpěry, výšku a polohu vložených dílů;
Během zvedání připevněte vodicí lana větru (taglines), aby byl vazník stabilní;
Upravte a dočasně zajistěte vazník ihned po umístění, aby se zabránilo ohýbání nebo deformaci;
Vysokopevnostní šroubové spoje musí odpovídat konstrukčním a kódovým pravidlům a musí být utaženy na požadovaný utahovací moment;
Kvalita svaru musí odpovídat pravidlům Kodexu pro uznávání kvality konstrukce ocelových konstrukcí (GB 50205).

Klíčové body kontroly (fotografie webu):

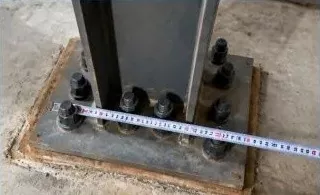

1. Podpora a kontrola spojů

Zkontrolujte polohy a výšky podpěrných šroubů, vymezovacích plechů a vložených dílů, abyste se ujistili, že splňují konstrukční požadavky.

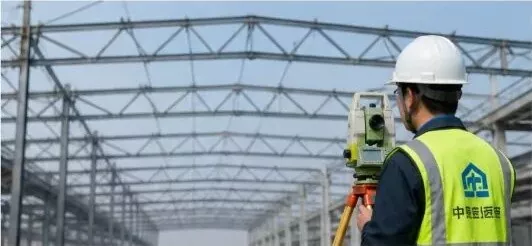

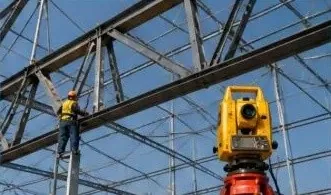

2. Kontrola vyrovnání vazníků

Pomocí totální stanice změřte středovou čáru, výšku a ohyb vazníku a proveďte úpravy zarovnání.

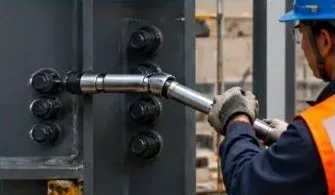

3. Kontrola šroubů s vysokou pevností

Zkontrolujte počet, velikost a utahovací moment vysokopevnostních šroubů a znovu je otestujte, jak vyžaduje kód.

Poznámka:Příhradová konstrukce v tomto projektu je předem smontována v továrně a zvednuta po částech na místě, aby byla zajištěna přesná instalace, kvalita a bezpečnost.

7. Instalace a kontrola ocelového rámu a profilovaného plechu

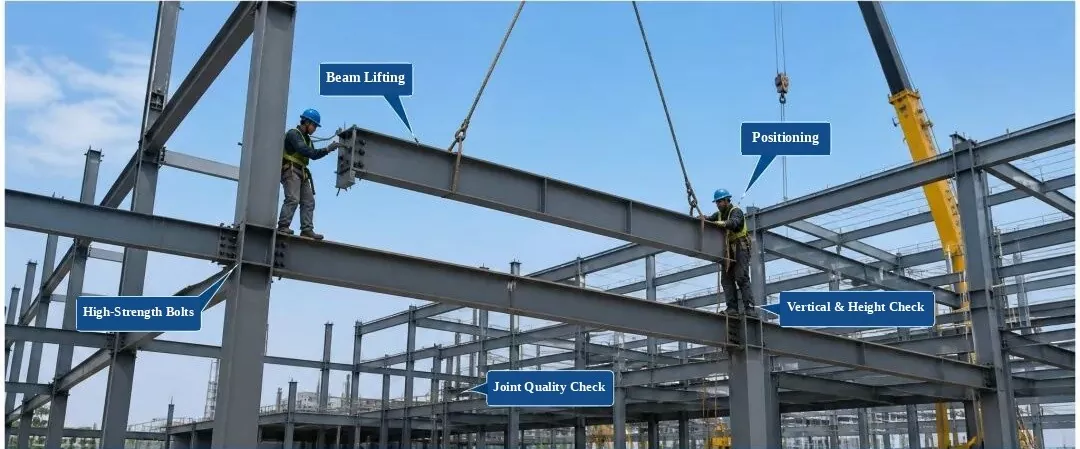

Instalace a kontrola ocelového rámu

(Štítky: Zvedání paprsku, Polohování, Vysokopevnostní šrouby, Vertikální a výšková kontrola, Kontrola kvality spoje)

1. Kontrola příchozího dílu:Zkontrolujte kvalitu materiálu, velikost, stav povrchu a přímost. Instalujte až po absolvování kontroly.

2. Řízení procesu:Umístění ovládací části, výška, vertikální vyrovnání a utažení šroubů během instalace.

3. Kontrolní položky:Poloha osy, výška, vertikální vyrovnání, rovinnost povrchu a kvalita šroubového spojení.

4. Standard kvality:Musí splňovat Kodex pro akceptaci kvality konstrukce ocelových konstrukcí (GB 50205-2020).

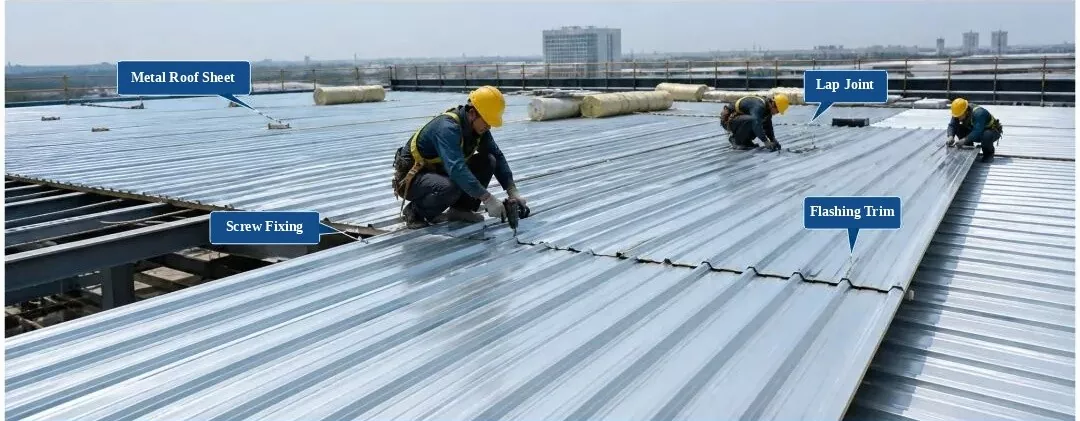

Montáž a kontrola profilovaného plechu

(Štítky: Kovová střešní plachta, Přeplátovaný spoj, Upevnění samořezným šroubem, Lemující lem)

1. Kontrola materiálu:Zkontrolujte profil panelu, tloušťku, povrchovou úpravu a barvu. Používejte pouze po absolvování kontroly.

2. Pravidla instalace:Panely správně překryjte a pevně je upevněte. Udržujte rozteč šroubů ve standardních mezích, žádné chybějící nebo špatně umístěné šrouby.

3. Kontrolní položky:Rovinnost střechy, šířka přesahu, rozteč upevňovacích bodů a detaily hydroizolace.

4. Standard kvality:Musí splňovat technický předpis pro inženýrství kovových střech (GB 50345-2012).

8. Instalace a kontrola ocelového rámu — Instalace ocelových schodů a zábradlí

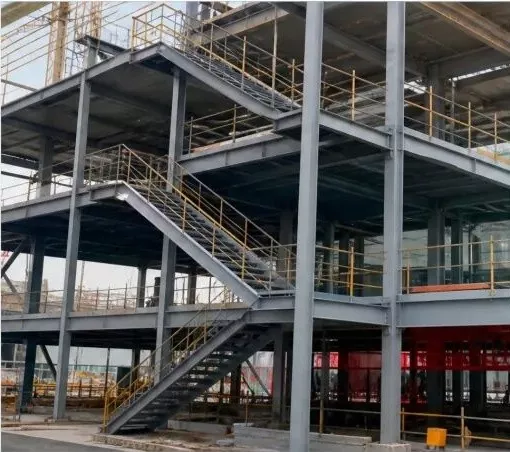

1. Dokončené ocelové schody a zábradlí (foto webu)

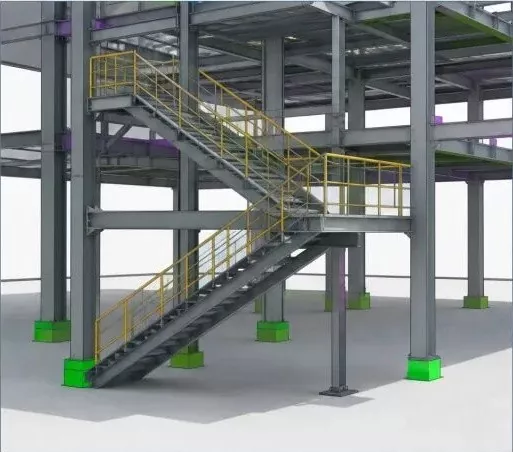

2. 3D BIM model (ocelové schody a zábradlí)

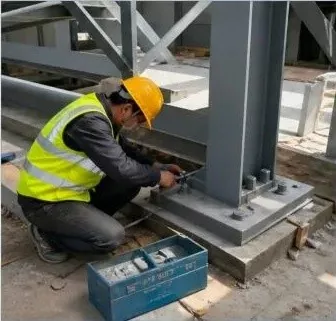

3. Instalace ocelového schodiště (práce na staveništi)

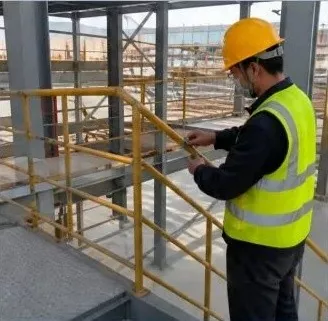

4. Instalace zábradlí (práce na staveništi)

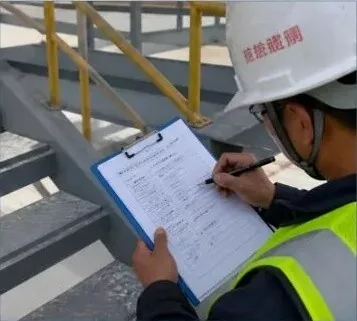

5. Kontrola kvality instalace (kontrola na místě)

Instrukce:

Před instalací ocelových schodů a zábradlí dvakrát zkontrolujte rozměry komponent, výšky a osy rozvržení;
Při použití šroubových spojů zkontrolujte velikost šroubu, množství a utahovací moment, abyste zajistili pevné spojení;
Instalovaná madla musí být pevná a rovná, s plnými a hladkými svary, které splňují požadavky na design a kód;
Po instalaci proveďte kontrolu kvality a vyplňte záznam o kontrole, abyste zajistili kvalitu projektu.

Normy konstrukčního procesu pro ocelové konstrukce (ocelové rámy)

Ocelová konstrukceesjsou na dnešním stavebním trhu široce používány pro stavbu rámů budov a v budoucnu se stanou hlavní volbou pro primární stavební konstrukce. Ocelové konstrukce mají mnoho podkategorií, typů konstrukcí a typů komponent. Podle konstrukčního systému se dělí na čtyři hlavní typy: portálové rámy, prostorové rošty, vazníky a rámové konstrukce.
