Způsoby montáže ocelových konstrukcí

S vynikajícími výhodami, jako je vysoká pevnost, nízká vlastní hmotnost, vysoká úroveň industrializace a krátká doba výstavby,ocelové konstrukcese staly základní konstrukční formou moderních průmyslových závodů, velkých veřejných budov a super výškových budov. Instalace a konstrukce ocelových konstrukcí slouží jako klíčový článek spojující projekční výkresy a fyzické stavby a technologie jejich výstavby a kontrola kvality přímo ovlivňují bezpečnost a životnost konstrukcí. Počínaje přípravou stavby tento článek systematicky třídí základní technické body pro instalaci různých ocelových konstrukcí včetně jednopodlažních, vícepodlažních a výškových ocelových konstrukcí a ocelových mřížových konstrukcí tak, aby poskytoval reference pro organizaci výstavby na místě a kontrolu kvality.

Stavební příprava

Nejprve musí být formulováno technické schéma instalace. U jednopodlažních ocelových konstrukcí se používá kusová instalace, zatímco u střešních systémů a vícepodlažních ocelových konstrukcí se aplikuje komplexní instalace. Kromě toho musí být plně vybavena zdvihací zařízení, stavební stroje, ocelové součásti, svařovací materiály a spojovací prvky. Překontroluje se výškové vyrovnání základů sloupů, os a kotevních šroubů, ocelové díly se očistí a vytyčí se vytyčovací čáry pro umístění.

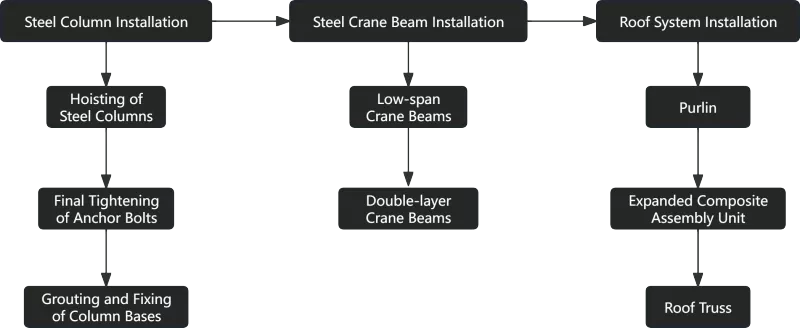

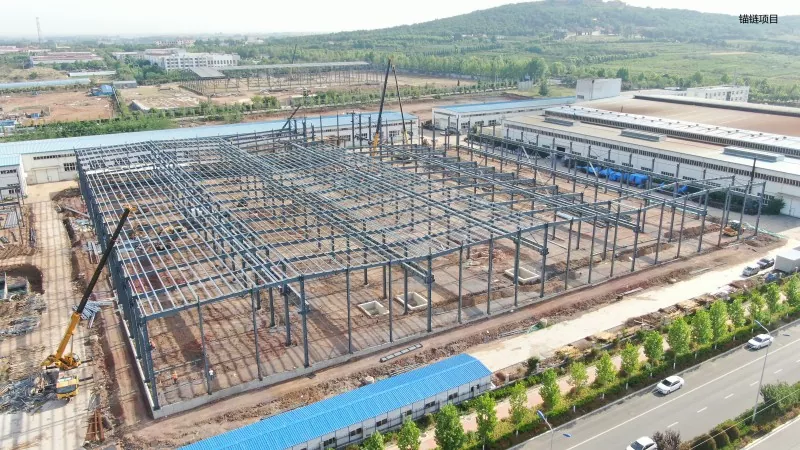

Montáž jednopodlažních ocelových konstrukcí

Ocelové sloupy jsou zvedány jednobodovým přímým vázáním. Po vyrovnání pomocí kotevních šroubů pro dočasné upevnění se zkalibruje jejich poloha a svislost. Finální dotažení šroubů a přivaření základových desek se provede před injektáží na patkách sloupů. Jeřábové nosníky jsou zvedány pomocí dvoubodového vázání a opatřeny závěsnými šňůrami, aby se zabránilo kolizi; jejich výška, osa a svislost se po umístění upraví. Střešní vazníky se zvednou až po stabilizaci ocelových sloupů. Střešní komponenty mohou být předem smontovány do tuhých integrálních jednotek pro zvedání a vaznice musí být instalovány po umístění střešních vazníků.

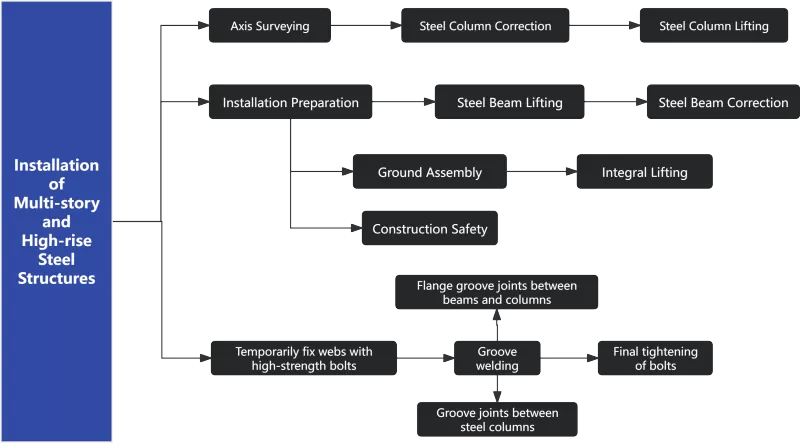

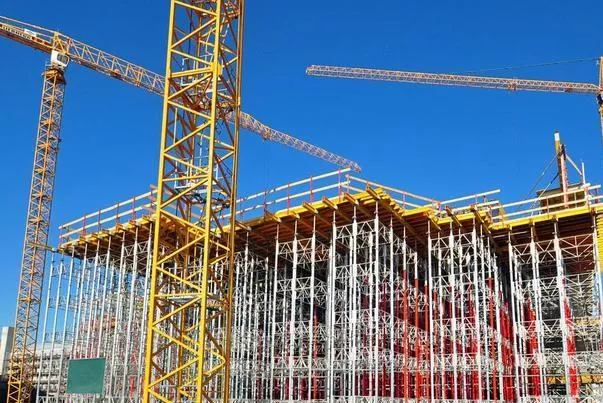

Montáž vícepodlažních a výškových ocelových konstrukcí

Přídavek na obrábění pro deformaci smršťováním při svařování bude vyhrazen pro součásti vícepodlažních a výškových ocelových konstrukcí. Osy jsou přenášeny z pozemních řídicích linek pro zvedání a kalibraci ocelových sloupů. Před zvedáním ocelových nosníků musí být zkontrolovány parametry konzol sloupů a uspořádána bezpečnostní ochranná zařízení. Po umístění se musí opakovaně kalibrovat výškové a středové čáry a následně konstrukce spojení všech typů součástí.

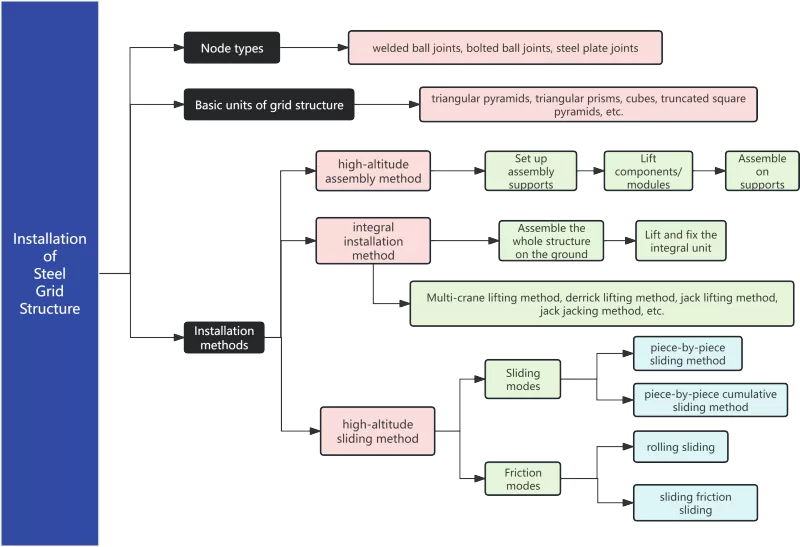

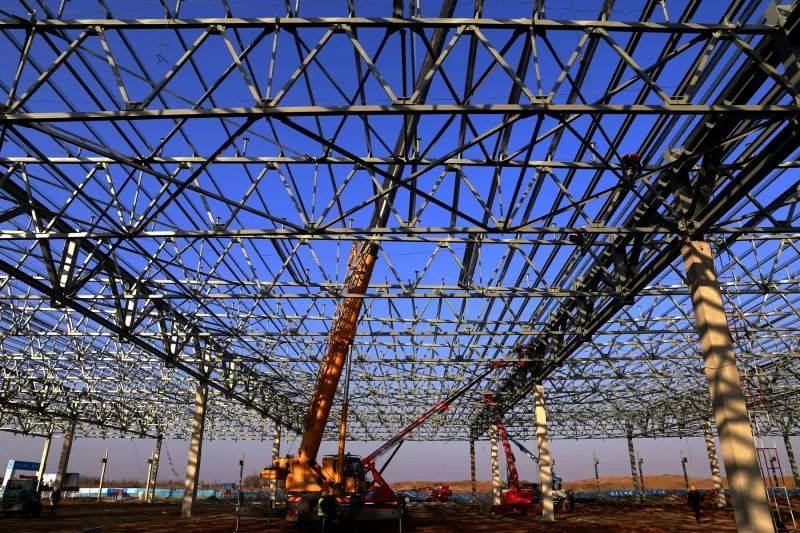

Montáž ocelového prostorového příhradového nosníku

Prostorový vazník je široce používaná střešní konstrukce s dlouhým rozpětím s hustými prvky, která přináší vyšší stavební obtížnost než plošné konstrukce. Převážně přijímá tři typy spojů a různé rovinné tvary lze sestavit kombinací několika základních jednotek. Existují tři základní konstrukční metody pro prostorové nosníky: montáž ve velké výšce nevyžaduje žádné velké zvedací zařízení, ale spotřebovává velké množství podpěr a zahrnuje rozsáhlé operace ve velké výšce; integrální instalace nepotřebuje žádné podpěry, vyznačuje se méně výškovými pracemi a stabilní kvalitou svařování, přesto klade vysoké požadavky na zdvihací zařízení a stavební technologii; klouzání ve velkých výškách se vyhýbá plnohodnotným montážním podpěrám s mírným pracovním zatížením ve vysokých nadmořských výškách a rozptýleným zdvihacím zatížením, zatímco speciální posuvné dráhy musí být položeny předem a přesnost synchronizace posuvu musí být přísně kontrolována.

Ocelová konstrukceinstalace je systematický projekt vyžadující koordinaci více pracovních postupů a řemesel. Jeho kvalita a účinnost závisí na integrované koordinaci předběžné přípravy, schémat zvedání, oprav v průběhu procesu a řízení bezpečnosti. U jednopodlažních konstrukcí musí být dána priorita sledu zvedání komponentů a stabilitě při umístění. U vícepodlažních a výškových budov musí být zavedena přísná kontrola deformace při smršťování při svařování a přesnosti vertikálního přenosu. Pokud jde o prostorové příhradové konstrukce s dlouhým rozpětím, musí být stavební metody včetně montáže ve velké nadmořské výšce, integrálního zvedání a posouvání zvoleny podle místních podmínek na místě a musí být řádně řešeny kompromisy mezi spotřebou podpory, pracovní zátěží při provozu ve velkých nadmořských výškách a kapacitou zařízení.

Ve skutečné výstavbě lze zaručit bezpečné, efektivní a přesné dokončení instalace ocelové konstrukce a položit pevný základ pro vysoce kvalitní dodávku celého stavebního projektu pouze úplným pochopením záměru návrhu, přísným dodržováním kódů a norem, posílením sledování průzkumu a flexibilním přijetím optimálních stavebních technik přizpůsobených konstrukčním charakteristikám různých projektů.
