Montáž ocelové konstrukce na místě + pracovní postup integrální zvedací konstrukce + klíčové úvahy

Zavedení:Vkonstrukce ocelové konstrukce, „pozemní montáž + integrální zvedání těžkým jeřábem“ (kompletní sestavení konstrukce na zem a její zvednutí do polohy jako jeden celek pomocí těžkých jeřábů) je jednou z cenově nejefektivnějších, nejbezpečnějších a dnes dostupných stavebních metod s kontrolovanou kvalitou.

Ve srovnání s „volnou montáží ve velkých nadmořských výškách“ (montáž součástí kus po kusu vysoko ve vzduchu) tato metoda výrazně snižuje nebezpečnou práci ve výškách, snižuje míru vad svařování a účinně kontroluje strukturální deformace. Vyžaduje však přísnou přípravu staveniště, vysoce přesné nastavení montážního přípravku, přesné výpočty zdvihací techniky a bezchybnou signalizaci a příkazy na místě.

Níže je uveden komplexní a standardizovaný technický průvodce proocelová konstrukce na místěmontáž a integrální zvedání – strukturované s jasnými pracovními postupy a praktickými, přímočarými technickými požadavky pro snadnou orientaci.

I. Základní přehled konstrukční metody

Logika konstrukčního postupu: Tovární prefabrikace ocelových komponentů v sekcích → Montáž na zem na místě na přípravcích → Korekce svařování, kontrola svaru (NDT) a oprava laku → Jednodílné integrální zvedání do polohy → Upevnění a strukturální vyrovnání.

Klíčové výhody

•  Pozemní práce po celou dobu: Primární operace se provádějí na zemi, což výrazně snižuje rizika pádu a nebezpečí ve velkých nadmořských výškách.

•  Kontrolovatelná kvalita: Montáž, svařování a vyrovnání probíhají ve stabilním, přístupném zemském prostředí, což zajišťuje vynikající přesnost a kvalitu sestavení.

•  Vysoká konstrukční efektivita: Svařování a šroubování ve velkých výškách je minimalizováno, což výrazně urychluje postup výstavby.

Omezení

•  Vyžadována velká montážní plocha: Vyžaduje prostornou, rovnou a dobře zhutněnou zem pro montáž na místě.

•  Těžké vybavení a přísné kontroly: Vyžaduje vysokotonážní zvedací jeřáby a přísné technické výpočty pro podmínky zvedání a nosnost půdy.

Použitelné scénáře

Otevřená konstrukce ocelové konstrukce, jako jsou ocelové příhradové nosníky s velkým rozpětím, střešní ocelové moduly, ocelové rámy o více polích a sestavy jeřábových nosníků pro velké zatížení.

II. Kompletní standardizovaný stavební postup

Standardní průběh procesu: Příprava stavby → Vyrovnání a zhutnění staveniště → Nastavení a přejímka montážního přípravku → Přijetí a opětovná kontrola komponent → Sestavení země → Svařovací práce → Testování svarů (NDT) a antikorozní nátěry → Nastavení zdvihacího oka a lanoví → Test zkušebního zdvihu → Kontrola formálního integrálního zvedání a přestavování a úpravy polohy mřížky Ax Výška → Trvalé připojení a upevnění → Odstranění lanoví → Převzetí projektu → Demontáž montážního přípravku

1. Příprava stavby v rané fázi (nejkritičtější krok)

Pokud je předběžná příprava nedostatečná, může během montáže a zvedání snadno dojít k problémům, jako jsou strukturální deformace, převrácení nebo rozměrové chyby. Zaměřte se přísně na tyto 4 základní úkoly:

•  Plánujte jako první: Připravte si speciální schéma zdvihání. U vysoce rizikových, nadkritických operací je povinné odborné posouzení a formální schválení. Kompletní podrobné technické výpočty pro provozní podmínky jeřábu, napětí členů, nosnost půdy a zatížení zvedacích bodů.

•  Ověření materiálů a dokumentů: Zkontrolujte tovární certifikáty o shodě, zprávy o zkoušce frézy (MTR), záznamy o nedestruktivním testování (NDT) v závodě a ověřovací listy rozměrů. Přísně zabraňte tomu, aby jakékoli nevyhovující součásti vstoupily na pracoviště.

•  Plánování rozvržení staveniště: Jasně určete oddělené zóny pro skladování komponent, pozemní montážní práce a pojezd jeřábu/polohování výložníků. U měkkých půdních základů vykopejte a nahraďte pevným zásypem, zhutněte a předem zpevněte/zpevněte zeminu.

•  Instruktáž o bezpečnosti personálu: Svářeči, jeřábníci, signalisté a montéři musí mít platné osvědčení o kvalifikaci. Proveďte důkladné bezpečnostní a technické instruktáže pro všechny pracovníky, vyjasněte si jednotlivé odpovědnosti a bezpečnostní zákazy.

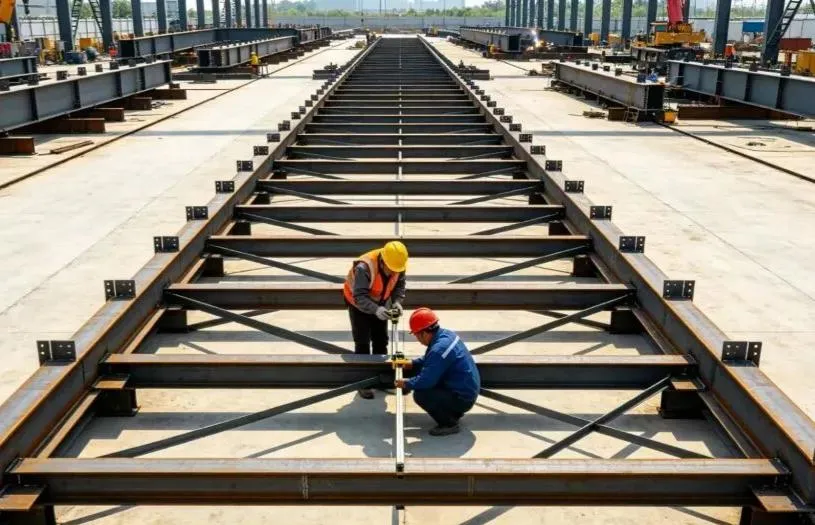

2. Nastavení a převzetí montážního přípravku

Montážní přípravek (zemní nosný rám) je nezbytný pro přesnost montáže. Příležitostná montáž nebo nestandardní, provizorní rámy jsou přísně zakázány!

•  Používejte standardní konstrukční ocel: Vyrobte přípravky s použitím národních standardních ocelových profilů, abyste zajistili dostatečnou tuhost a stabilitu a zabránili sesedání země, strukturálním deformacím nebo otřesům po zatížení.

•  Přesné vytyčení a umístění: přesně rozmístěte vodicí čáry; přísně kontrolujte osy mřížky, nadmořskou výšku a úroveň. U součástí s velkým rozpětím zabudujte předklonění (úmyslná vzestupná křivka) podle konstrukčních specifikací, abyste zabránili budoucímu prohýbání při provozním zatížení.

•  Vyhrazená kontrola a odhlášení: Po dokončení nastavení přípravku musí být provedena specializovaná kontrola. Zaznamenávejte a archivujte všechna rozměrová, výšková a rovinná měření. Přípravek lze použít pouze po formálním odhlášení

3. Dodávka komponentu a montáž uzemnění

Zemní montáž je klíčovým procesem pro kontrolu celkové kvality konstrukce. Důležité je přesné ovládání:

•  Kontrola příchozích součástí: Při dodání zkontrolujte vzhled, deformaci při přepravě, ochranné povlaky a zarovnání otvorů pro šrouby u každé součásti. Před montáží narovnejte a opravte všechny drobné deformace.

•  Umístění a seřízení přípravku: Po usazení komponent na přípravek použijte hydraulické zvedáky a kotevní lanka k jemnému doladění a přísné kontrole rozpětí, osových linií, nadmořské výšky, kořenové mezery (spáry pro připojení kloubu) a vertikálního vyrovnání.

•  Tepové svařování certifikovanými svářeči: Certifikovaní svářeči musí provádět stehové svařování (dočasné přidržovací svary). Délka připevňovacího svaru a velikost koutového svaru musí splňovat technické normy, aby se zabránilo poréznosti, prasklinám a jiným vadám při svařování.

•  Symetrické svařování a odlehčení pnutí: Formální svařování musí přísně dodržovat zásady „symetrického svařování“ a „svařování zpětným krokem“ (svařování v krátkých střídajících se segmentech), aby se rovnoměrně uvolnilo tepelné napětí a minimalizovalo se zkroucení. U tlustých ocelových plechů striktně implementujte předehřívání a interpass teplotní kontroly.

•  Ověření po sestavení: Po dokončení montáže důkladně znovu změřte celkové rozměry, hodnoty odklonu a boční přímost, abyste zaručili plnou shodu s technickými předpisy a konstrukčními výkresy.

4. Kontrola svaru a oprava antikorozního nátěru

•  Nedestruktivní testování (NDT): Proveďte ultrazvukové testování (UT) nebo radiografické testování (RT) podle specifikací návrhu. Jakýkoli nevyhovující svar musí být zcela vyříznut, znovu svařen a znovu testován, dokud nebude 100% kvalifikován.

•  Čištění svarů a přelakování: Svarové spoje vybruste do hladka, odstraňte rez, strusku a rozstřik a okamžitě naneste odpovídající antikorozní základní a vrchní nátěr, abyste zajistili souvislý a neporušený ochranný nátěrový systém.

•  Ochrana povrchu: Chraňte vysokopevnostní třecí povrchy šroubů, otvory pro šrouby a hotové vrstvy laku před rozstřikem ze sváru, znečištěním tukem/olejem a mechanickým poškrábáním.

5. Výběr zvedacích bodů a lanoví

Bezpečnostní pravidlo pro zvedání jádra: Nikdy neměňte zvedací body bez povolení, nikdy nemíchejte nevhodná lanoví a nikdy nevystavujte součásti nesprávným silám.

•  Používejte navržená zvedací oka: Vždy používejte předem navržená, továrně navržená zvedací oka (oka podložky). Neschválené svařování na místě nebo vrtání otvorů pro provizorní zvedací body je přísně zakázáno. Všechny svary zvedacího oka musí projít 100% NDT kontrolou.

•  Výpočet kapacity takeláže: Vybírejte ocelová lana, třmeny a zvedací smyčky přesně na základě vypočteného zatížení, včetně dynamických bezpečnostních faktorů zatížení. Přetěžování je přísně zakázáno.

•  Chrániče rohů: Nainstalujte chrániče rohů (změkčovače/ochrany hran) na všechny ostré rohy a hrany ocelových prvků, abyste zabránili přeříznutí nebo poškození lan.

•  Dočasné vyztužení: Přidejte dočasné výztužné vzpěry/členy do konstrukčně štíhlých nebo tenkostěnných částí (jako jsou dlouhé příhradové nosníky), abyste zabránili kroucení, vybočení nebo místní deformaci během zvedání.

6. Zkušební test zdvihu (nikdy nesmí být přeskočen)

Zkušební výtah je poslední obrannou bariérou proti nehodám při zvedání.

•  Zvedněte a vznášejte: Plynule zvedněte součást 200–300 mm mimo montážní přípravek a držte ji zavěšenou ve vzduchu po dobu 5 až 10 minut.

•  Komplexní kontrola: Důkladně zkontrolujte: stav zatížení v bodech zvedání, deformaci lanoví, celkové a místní vychýlení členů, stabilitu jeřábu, sedání země pod podpěrami a jakékoli překážení nebo zachycení přípravku.

•  Okamžité snížení při abnormalitě: Pokud zaznamenáte jakýkoli neobvyklý hluk, strukturální zkreslení nebo nadměrné sedání země, okamžitě spusťte součást zpět na přípravek. Formální zvedání může pokračovat pouze po schválení nápravných opatření.

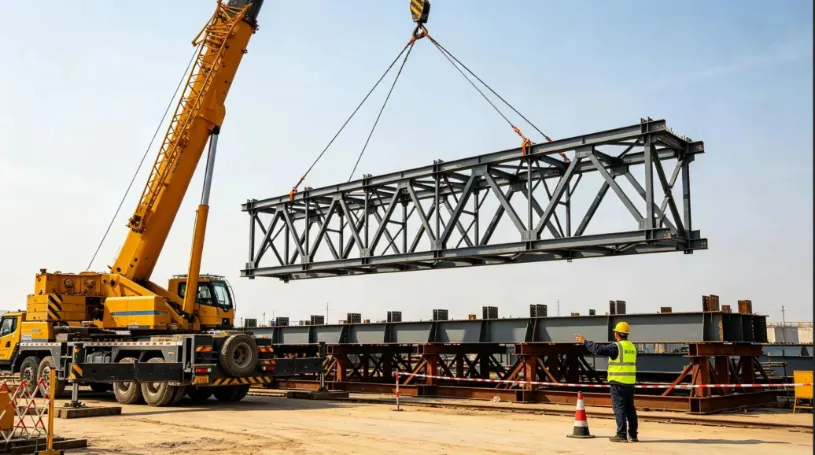

7. Celomontážní zvedání, polohování a dočasné zajištění

•  Sjednocená signalizace pro jednu osobu: Operace musí řídit jediný jmenovaný velitel signalizace pomocí standardizovaných signálů rukou a hlasových povelů. Signalizace pro více osob a chaotické operace jsou přísně zakázány.

•  Plynulé pohyby jeřábu: Zvedání, otáčení (houpání) a vyrovnávání (vysouvání výložníku) musí zůstat po celou dobu plynulé a pomalé. Vyvarujte se náhlých zastavení, ostrých zatáček nebo rázového zatížení. Pozemní personál musí použít závěsné šňůry (vodící lana) ke stabilizaci orientace součásti a zabránění kolize se stávajícími konstrukcemi.

•  Polohování a okamžitá dočasná podpora: Po usazení na trvalé podpěry přesně dolaďte osy mřížky, výšku a vertikální kolmost. Okamžitě nainstalujte dočasné podpěry a utáhněte kotevní lanka.

•  Core Safety Red Line: Nikdy neuvolňujte hák jeřábu, dokudocelová konstrukcetvoří stabilní, samonosný konstrukční systém.

8. Trvalé připojení a dokončovací práce

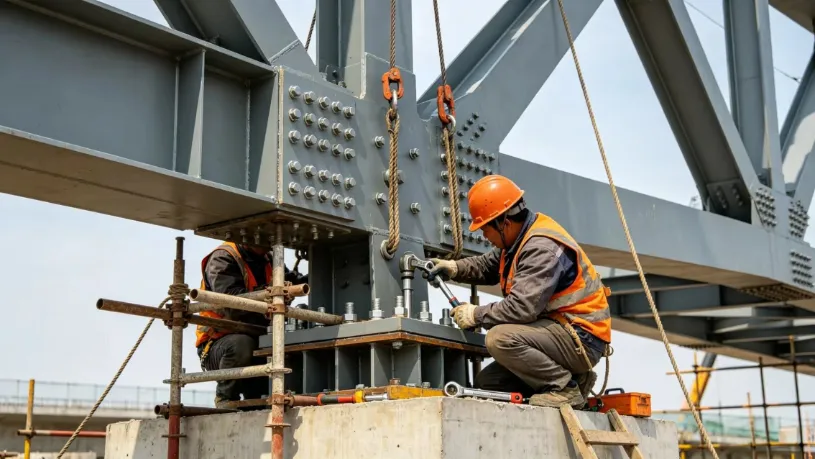

•  První šroubování s vysokou pevností: Upřednostňujte šroubování s vysokou pevností. Přísně dodržujte dvoustupňovou sekvenci utahování: "Počáteční utažení → Konečné utažení momentem". Po konečném utažení každý šroub jasně označte, abyste předešli vynechání, uvolnění nebo přílišnému utažení šroubů.

•  Svařování na místě: Provádějte na místě tupé a spojové svary ve víceprůchodových vrstvách a ihned po dokončení proveďte nedestruktivní testování (NDT).

•  Přeměření celkové konstrukce: Znovu změřte všechny celkové rozměry, převýšení a hodnoty prohnutí. Jakmile je certifikováno jako vyhovující, bezpečně demontujte zvedací zařízení, dočasné podpěry a přípravek pro montáž země.

•  Oprava a předání nátěru: Opravte všechny poškozené antikorozní a ohnivzdorné nátěry na postižených místech a dokončete instalaci.

III. Kritická bezpečnostní opatření na místě (hlavní úskalí, kterým je třeba se vyhnout)

1. Body kontroly kvality montáže

•  Solid Jig Foundation: Podklad pod montážním přípravkem musí být pevný, zhutněný a rovný. Montážní práce jsou přísně zakázány na měkké půdě nebo podmáčené zemi za deštivého počasí, aby se zabránilo nerovnoměrnému sedání.

•  Přísné ovládání předklonu: Přesně nastavte předklon (úmyslná křivka nahoru) pro prvky s velkým rozpětím podle návrhových hodnot. Před a po montáži dvakrát zkontrolujte měření, abyste zabránili poklesu po erekci směrem dolů.

•  Omezení svařování za nepříznivého počasí: Okamžitě přerušte svařování pod širým nebem během silného větru, deště, sněhu nebo mrazu. Před obnovením svařování zajistěte, aby byly vlhké ocelové povrchy důkladně vysušeny topnými hořáky.

•  Chraňte třecí povrchy šroubů s vysokou pevností: Přísně chraňte třecí povrchy šroubů. Broušení, znečištění olejem nebo popáleniny odstřikem při svařování jsou přísně zakázány, protože koeficient skluzu splňuje technické normy.

2. Povinné červené čáry pro bezpečné zvedání

•  Zákazy počasí: Zvedání je přísně zakázáno při silném větru o síle 6 a vyšší (rychlost větru ≥ 10,8 m/s), husté mlze, silném dešti nebo při nedostatečném nočním osvětlení.

•  Podpěra výložníku jeřábu: Výložníky jeřábu musí být plně podepřeny silnými ocelovými deskami pro rozložení zátěže na pevné, ověřené zemi, aby se zabránilo převrácení jeřábu nebo proražení výložníku.

•  Pevná bezpečnostní vylučovací zóna: Vytvořte pevnou bariéru a volnou vylučovací zónu v pracovním okruhu jeřábu. Neoprávněným osobám je přísně zakázáno vstupovat, procházet a pobývat v oblasti.

•  Kontrola lanoví před směnou: Před každou pracovní směnou zkontrolujte veškeré zdvihací zařízení, kování a ocelová lana. Okamžitě vyměňte, pokud přerušené prameny drátu, nadměrné opotřebení nebo zalomení/deformace překročí povolené limity.

3. Společná rizika a preventivní opatření

•  Nadměrná deformace součástí: Předem nastavte prohnutí konstrukce, přidejte dočasné výztužné vzpěry, postupujte podle symetrických svařovacích sekvencí a proveďte úplné kontroly zatížení stavu zdvihu.

•  Selhání vytržení zvedacího oka: Proveďte speciální konstrukční návrh pro zvedací oka, zajistěte svařování s plným průvarem se 100% NDT kontrolou a přísně zakažte neschválené provizorní zvedací body.

•  Usedání země jeřábem nebo sklápění: Předem ověřte a zpevněte zeminu, umístěte těžké ocelové desky pod podpěry a sledujte usazování země během zkušebního zdvihu.

•  Strukturální nestabilita po umístění: Okamžitě nainstalujte kotevní lana a dočasné podpěry, striktně dodržujte zásadu: „Nikdy neuvolňujte hák jeřábu, dokud není konstrukce zajištěna.“

•  Nestandardní vysokopevnostní šrouby: Přísně chraňte třecí kontaktní plochy, používejte standardizované postupy utahování momentem a po dokončení zkontrolujte a barevně označte každý jednotlivý šroub.

IV. Shrnutí

Základní logika řízenímontáž ocelové konstrukce na místěa integrální zvedání lze shrnout jako: přesná zemní montáž, ovládání tuhého přípravku, přísný výpočet zvedání, plynulé a stabilní zvedání a nikdy neuvolňovat hák před zajištěním.

Přísným řízením čtyř kritických pilířů – kvality přípravků, deformací při svařování, stavů zdvihového zatížení a dočasné strukturální stability – lze zabránit nejběžnějším konstrukčním defektům a bezpečnostním nehodám, což poskytuje bezpečné, spolehlivé a efektivní řešení pro ocelové konstrukce velkých rozpětí.
