8 Pokročilé technické otázky o návrhu ocelové konstrukce a analýze poruch

V předchozím díle jsme vysvětlili sedm základních pojmů včetně štíhlostního poměru, účinku membrány, smykového zpoždění a meze průhybu, přičemž jsme se zaměřili na základní témata, jako je stabilita prutu, přenos zatížení a klasifikace součástí.

Jako druhý díl tohoto odbornéhoocelová konstrukceSérie otázek a odpovědí, tento článek navazuje na předchozí obsah a ponoří se hlouběji do specializovaných předmětů zahrnujících metodologii navrhování, vlastnosti materiálů a mechanismy porušení, včetně návrhu plastů, využití pevnosti po vzpěru, analýzu druhého řádu, Bauschingerův jev a křehký lom.

Q1. Jaký je základní princip metody plastového navrhování?

Metoda plastického návrhu platí pro staticky neurčité ocelové konstrukce. Když napětí v předem určených zónách konstrukčních prvků dosáhne meze kluzu oceli, vytvoří se plastové závěsy, které umožňují přerozdělení vnitřní síly v celé konstrukci. Během výpočtu musí být zavedena přísná kontrola, aby se zabránilo vytvoření proměnlivého mechanismu nebo nadměrné strukturální deformace.

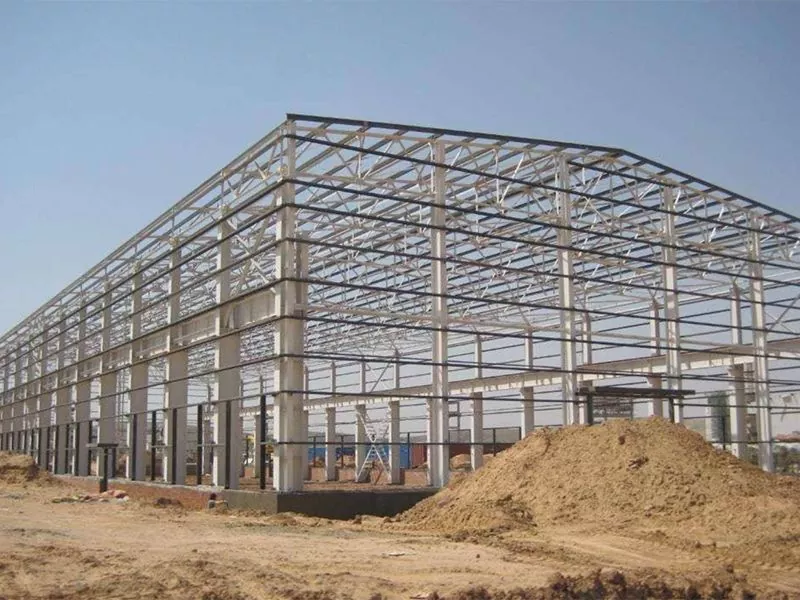

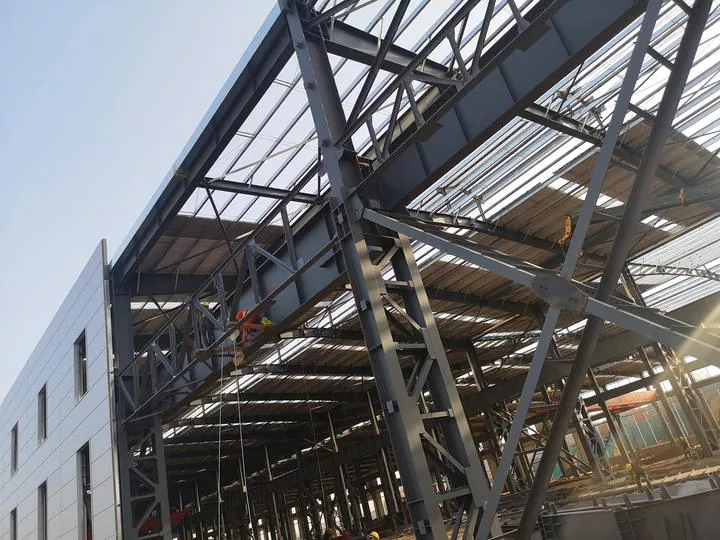

Q2. Funkční rozdíly mezi rohovými výztuhami a diagonálními výztuhami

Rohové výztuhy slouží jako podpěry mimo rovinu pro zajištění celkové stability ocelových nosníků; diagonální výztuhy se používají k řízení celkové boční deformace konstrukce.

Q3. Definice roviny maximální tuhosti

Rovina, kde se průřez otáčí kolem své hlavní osy, je definována jako rovina maximální tuhosti. Většina ocelových profilů má dvě hlavní osy těžiště: hlavní osu s větším momentem setrvačnosti a vedlejší osu s menším momentem setrvačnosti.

Q4. Koncepce pevnosti ve vzpěru

Když dojde k místnímu vybočení ve stěně ohybového prvku, komponent okamžitě neztratí veškerou svou nosnost a určitý zbytkový výkon ložiska může být stále zachován. Teorie návrhu, která plně využívá a využívá takovou zbytkovou kapacitu, je známá jako metoda návrhu založená na pevnosti pásu po vzpěru.

Q5. Vysvětlení momentové analýzy druhého řádu a elastoplastické analýzy druhého řádu

Konvenční lineární analýza ignoruje dodatečný ohybový moment vyvolaný strukturální deformací. Naproti tomu analýza druhého řádu (geometrická nelineární analýza) bere v úvahu dodatečný ohybový moment generovaný strukturální deformací při zatížení, kde vztah mezi zatížením a deformací vykazuje nelineární charakteristiky. Na tomto základě elastoplastická analýza druhého řádu dále zahrnuje materiálové nelineární elastoplastické chování oceli po přechodu pro globální strukturální výpočet.

Q6. Co je to Bauschingerův efekt?

Poté, co je ocel vystavena tahovému zatížení za účelem plastické deformace a poté odlehčena, její mez kluzu při následném zpětném zatížení klesá a po odlehčení zůstává nevratná trvalá plastická deformace. Tato vlastnost materiálu se nazývá Bauschingerův efekt.

Q7. Mechanismus tvorby lamelárního trhání

Zbytkové napětí vzniká chladným smrštěním svarových švů po svařování. Tenké nebo neomezené ocelové desky se mohou volně roztahovat a smršťovat, aby uvolnily vnitřní napětí. Silné desky nebo vyztužené panely jsou však omezeny sousedními součástmi a nemohou se volně smršťovat, což vytváří obrovské tahové napětí kolmé k povrchu desky. Lokální napětí ve vysoce omezených oblastech může být několikanásobkem meze kluzu oceli, což případně způsobí roztržení desky ve směru její tloušťky, což je definováno jako lamelární trhání.

Q8. Jaký typ poruchového režimu je křehká zlomenina?

Křehký lom označuje náhlé strukturální selhání bez zjevných prekurzorů. Skutečné napětí na průřezu při lomu je mnohem nižší než mez kluzu a pevnost v tahu oceli. Tento způsob porušení vzniká neustálým šířením drobných vnitřních defektů uvnitř oceli a nestabilním rychlým rozšířením trhlin. Jakmile trhliny dosáhnou kritické velikosti, rozšíří se extrémně vysokou rychlostí, bez varování před plastickou deformací před selháním, což má za následek extrémně vysoká rizika.

Závěrečné poznámky

Přezkoumání dvou dílů: první se soustředí na stabilitu prvku, zatímco druhý se zaměřuje na metody návrhu a mechanismy selhání. V kombinaci dohromady v podstatě pokrývají klíčové problémyocelová konstrukceinženýrství: jak zajistit stabilitu prvku, jak provádět strukturální výpočty a jak selhávají materiály. Tyto tři vzájemně propojené aspekty tvoří základní znalostní rámec navrhování ocelových konstrukcí.

Doufáme, že tyto dva svazky pomohou čtenářům vytvořit jasný koncepční systém, který jim umožní přesně identifikovat povahu technických problémů a rychle určit odpovídající analytické přístupy, když se setkají s praktickými problémy. Čtenáři mohou komunikovat a diskutovat o dalších matoucích technických konceptech, se kterými se setkávají v každodenní práci.
