Jak bylo dosaženo velkorozponové konstrukce budovy továrny na výrobu oděvů z ocelových rámů?

Pod popudem moderního průmyslového rozvoje doznal výrobní proces oděvních továren podstatných změn, od původní plně ruční výroby k současnému mechanizovanému zpracování na montážní lince, což značně zvýšilo efektivitu výroby. Protože však procesy stříhání, šití, žehlení, kontroly a balení musí být uspořádány na montážních linkách a režim rychlé odezvy malých sérií a rozmanitých druhů se rozšiřuje, mají oděvní továrny rostoucí požadavky na flexibilní uspořádání prostoru. Nejúčinnějším způsobem, jak to zlepšit, je rozšíření vnitřního prostoru, což umožňuje kdykoli upravit pracovní stanice a logistické kanály. Proto,Konstrukce továrny na oděvy z ocelových rámůpostupně nahradily tradiční továrny na výrobu oděvů z betonových konstrukcí. Tento článek pojednává o tom, jak továrny na výrobu oděvů s ocelovou konstrukcí dosahují velkých rozpětí ze dvou hledisek: konstrukční formy a praktické hodnoty prostoru bez sloupů při výrobě oděvů.

1. Strukturální forma

A Konstrukce továrny na oděvy z ocelového rámumá obvykle následující společné konstrukční formy: portálový rám a vazník.

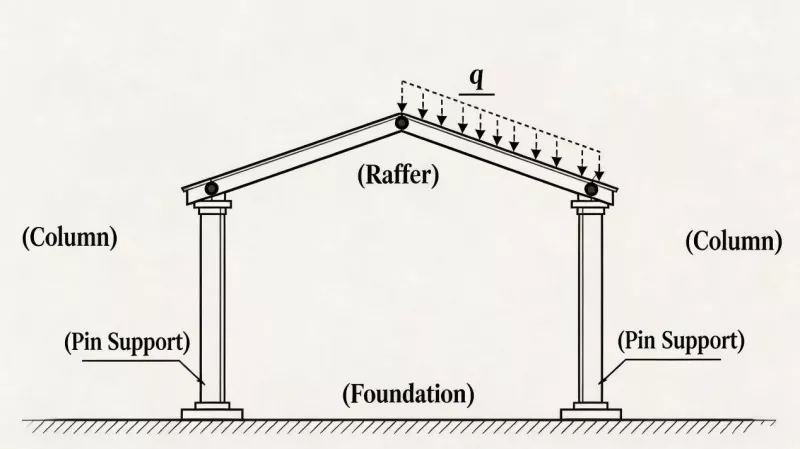

● Portálový rám

Toto je nejběžněji používané schéma pro jednopatrové oděvní továrny. Je tvořena vzájemným tuhým spojením ocelových nosníků a ocelových sloupů, přičemž způsoby spojení jsou šroubové spojení a svařování. Tvoří stabilní nosný systém. Ocelové nosníky a ocelové sloupy obvykle používají ocel ve tvaru H. Nejekonomičtější rozpětí portálového rámu je 18 až 30 metrů. Úzké spojení mezi komponenty a vědecký přenos energie může zajistit, že konstrukce může dosáhnout velkého rozpětí a zároveň odolat větru a zemětřesení.

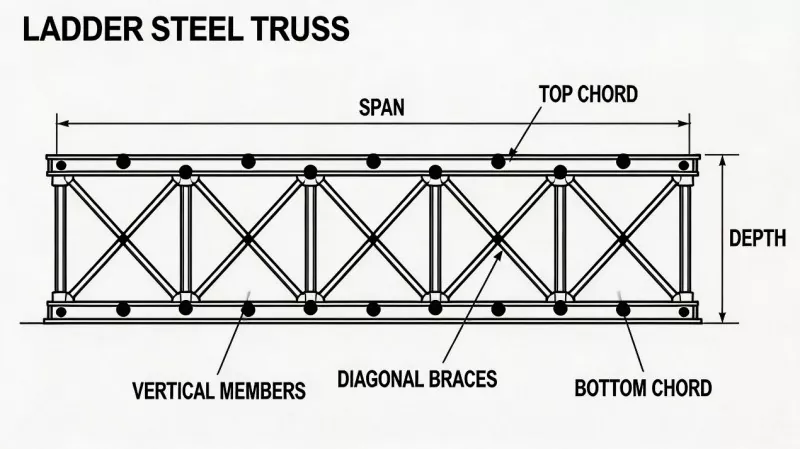

● Příhradová konstrukce

Oproti portálové rámové konstrukci se příhradová konstrukce skládá z horních příhradových prvků, stojinových prvků a spodních příhradových prvků. Pro rozpětí přesahující 36 metrů je účinnost síly a spotřeba oceli mnohem vyšší než u portálového rámu. Pomocí lichoběžníkového příhradového nosníku s výškou 3,2 metru lze regulovat spotřebu oceli na přibližně 55 kg/m², zatímco H-nosník s ekvivalentním rozpětím plného pásu by vyžadoval přibližně 75 kg/m².

2. Praktická hodnota open-air prostorů v oděvní výrobě

Velkoprostorové prostory pod širým nebem v Steel Frame Garment Factory Constructions odkazují nejen na to, že mají prostorné prostory, ale mohou také výrazně zvýšit efektivitu výroby.

Jeho praktická hodnota se odráží v následujících aspektech:

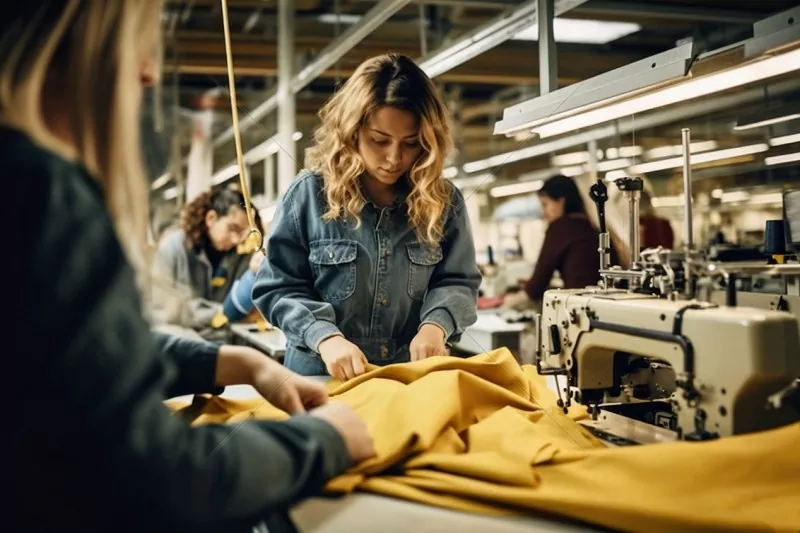

● Rychlé nastavení výrobní linky

Ve srovnání s tradičními továrnami na výrobu oděvů s mřížkovou konstrukcí z betonových sloupů nemá naše továrna na výrobu oděvů z ocelových konstrukcí žádné mezilehlé sloupy, které by překážely, takže rozložení pracovních stanic lze rychle upravit. Stoly pracovní stanice a závěsné linky lze přímo horizontálně posouvat.

● Optimalizace logistických cest

Po přijetí bezsloupového designu mohou vysokozdvižné vozíky a AGV v továrně dosáhnout přímého pohybu od vstupu suroviny k výstupu hotového výrobku. Skutečné měření ukazuje, že přepravní vzdálenost v rámci továrny se u každého hotového výrobku zkrátí o 12 až 18 metrů. Při výpočtu na základě denního objemu výroby 10 000 kusů to odpovídá snížení 120 až 180 kilometrů neefektivní manipulace za den.

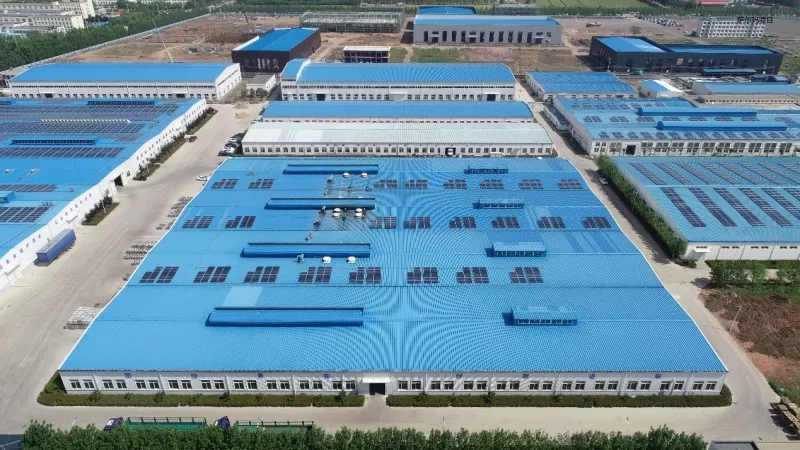

● Zlepšení využití přirozeného světla

Prostor bez sloupků je kombinován s průběžnými střešními světlíkovými pásy, což zvyšuje rovnoměrnost osvětlenosti z 0,55 na 0,78. Tím se redukují oblasti lokálních stínů a zmírňuje se únava očí šicích pracovníků.

3. Závěr

Konstrukce továrny na oděvy z ocelového rámu je jednou z důležitých architektonických forem moderních oděvních továren. Prostřednictvím portálového ocelového rámu nebo ocelového příhradového systému může ocelová rámová konstrukce ekonomicky dosáhnout rozpětí 18 až 36 metrů nebo dokonce větších bez sloupů, splňujících různé požadavky od pletení po tkaní, od jednovrstvých montážních linek až po vícepatrové dílny. Praktické inženýrství prokázalo, že továrny na ocelové rámy s velkým rozpětím mohou zvýšit efektivitu úprav výrobních linek, optimalizovat logistické trasy a zlepšit rovnoměrnost osvětlení.
