Seznamte se s ocelovými součástmi: Klasifikace a aplikační analýza

Ocelové konstrukce jsou montovány z ocelových komponentů, které slouží jako nosná konstrukce ocelových budov. Ocelové součásti jsou kategorizovány podle základního typu součásti, konstrukční formy a scénáře inženýrské aplikace. Různé typy ocelových konstrukcí ovlivňují výběr materiálu, výrobu a výstavbu projektů v terénu.

Ocelové prvky, klasifikované podle základních součástí, sestávají hlavně z nosníků, sloupů, deskových dílů a spojek.

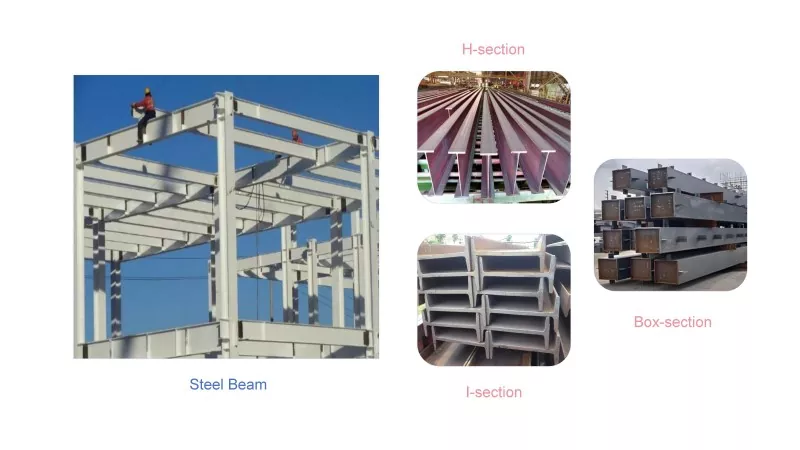

Ocelový nosník je vodorovný nosný prvek ocelové konstrukce, vyrobený z profilové oceli nebo ocelových plechů, včetně H-nosníku, I-nosníku a skříňového nosníku.

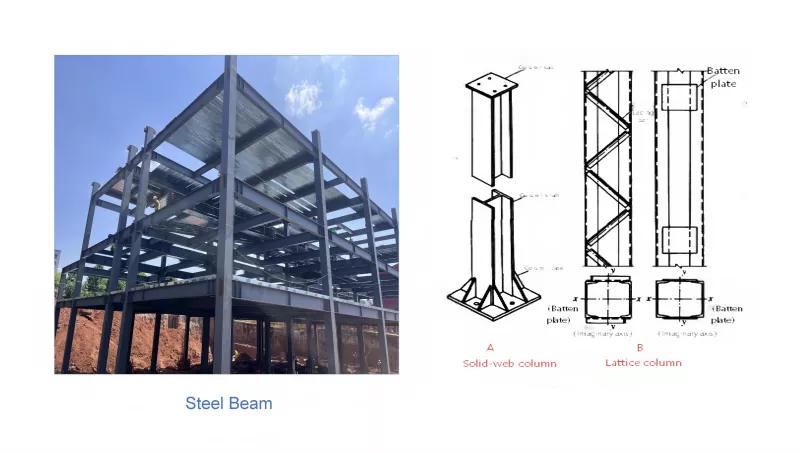

Ocelové sloupy jsou svislé nosné prvky. Jsou kategorizovány na sloupy s pevnou stojinou a příhradové sloupy.

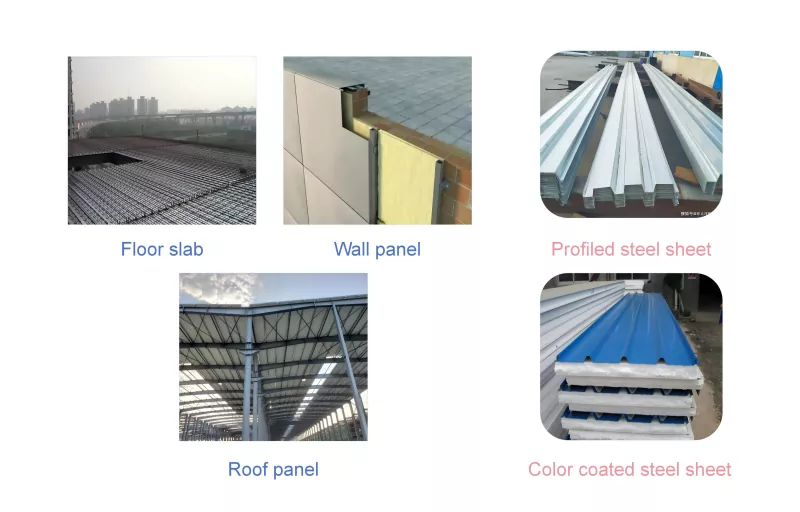

Deskové komponenty se týkají ocelových panelů pro podlahu, střechu a kryt, které tvoří systém obvodového pláště budovy. Ocelové plechy s barevným povlakem a profilované ocelové plechy se běžně používají pro uzavření, hydroizolaci a nosnost.

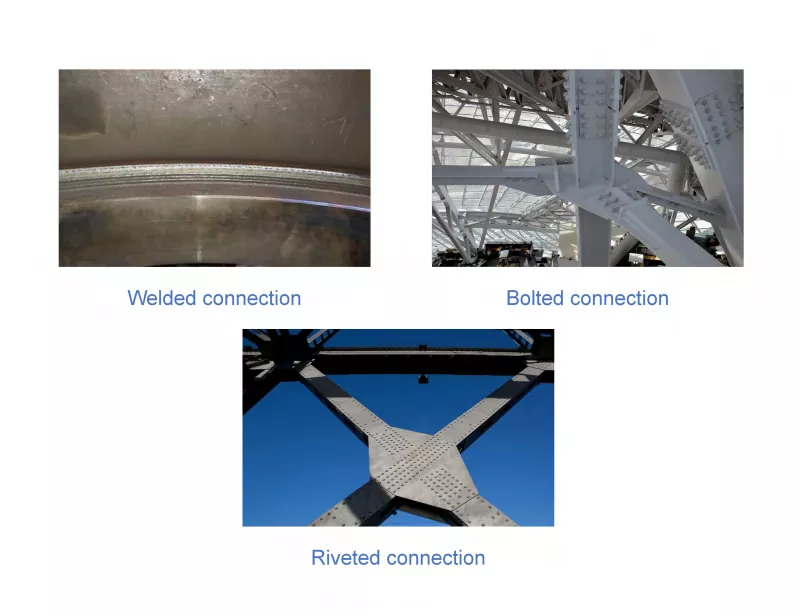

Spojky spojují ocelové nosníky, sloupy a desky pomocí šroubů, svarů nebo nýtů, aby byla zajištěna stabilita a bezpečnost celé konstrukce.

Ocelové konstrukce klasifikované podle konstrukční formy zahrnují především portálový rám, ocelový rám, ocelový příhradový nosník, kabelové membrány a ocelové skořepinové konstrukce.

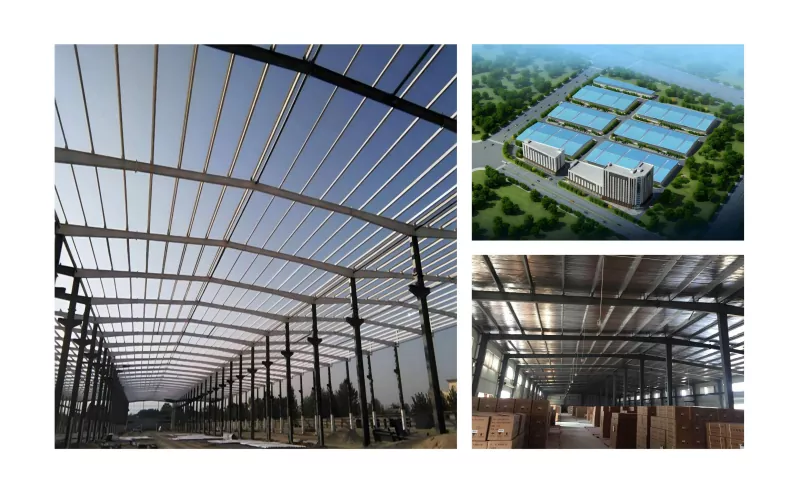

Portálová rámová konstrukce: horizontálně pevná rámová se sloupy a nosníky, vhodná pro tovární budovy a velkorozponové konstrukce.

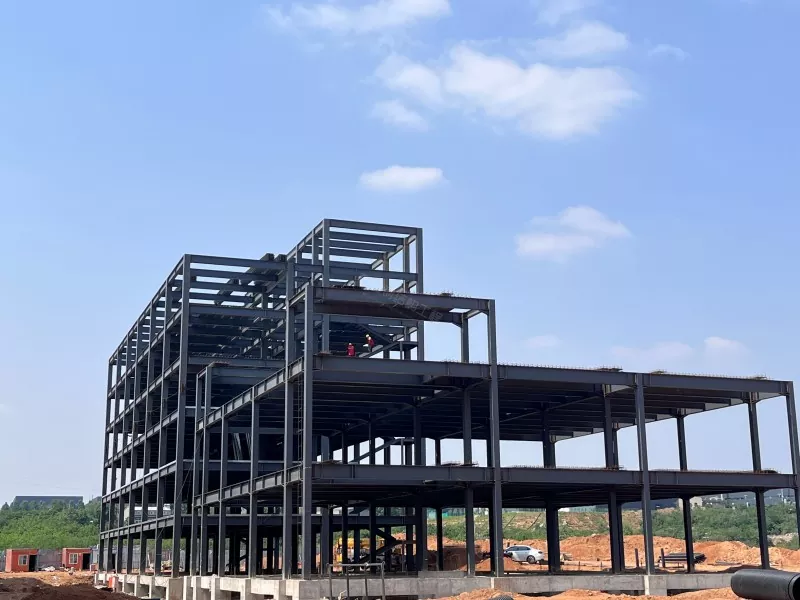

Ocelová rámová konstrukce: skládající se z holého rámu, soustředně vyztuženého rámu, excentricky vyztuženého rámu a rámové trubky (tesně rozmístěný sloupový rám), používaná hlavně ve vícepodlažních dílnách, výškových kancelářských budovách, komerčních komplexech a super výškových veřejných budovách.

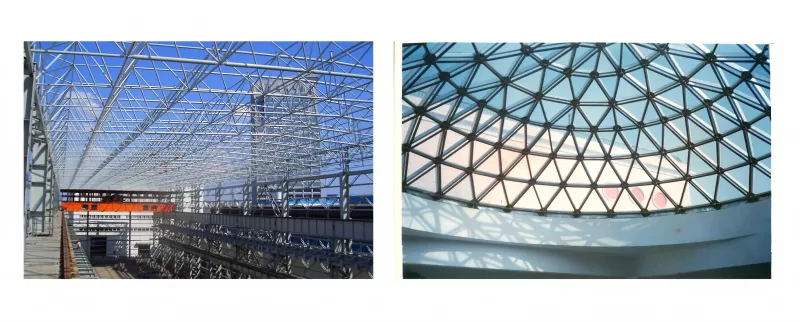

Ocelová příhradová konstrukce: včetně prostorového roštu a příhradového pláště, vhodná pro střešní systémy s dlouhým rozpětím.

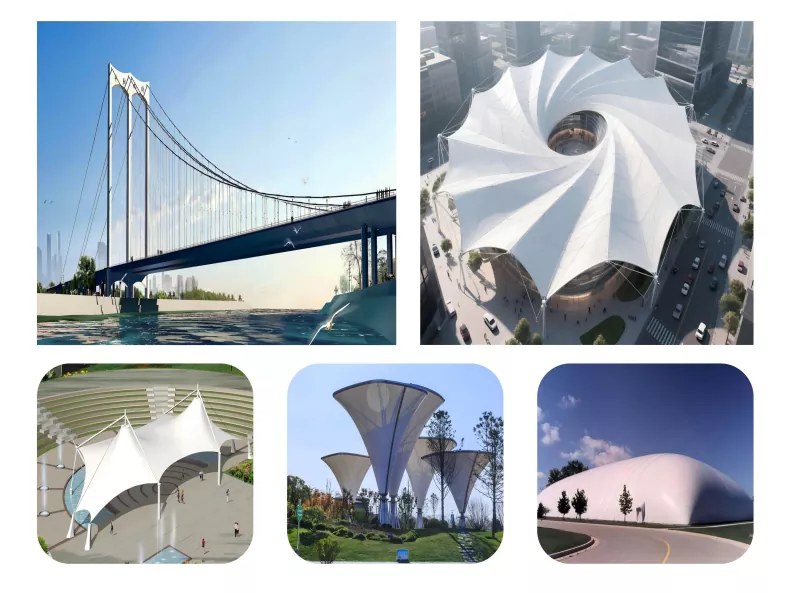

Kabelová membránová struktura: včetně závěsné konstrukce a membránové konstrukce (napnutá, rámovaná, vzduchem nesená), používaná hlavně pro střechy stadionů, krajinářské slunečníky, výstavní haly, přístřešky mýtných stanic a venkovní konstrukce pro volný čas.

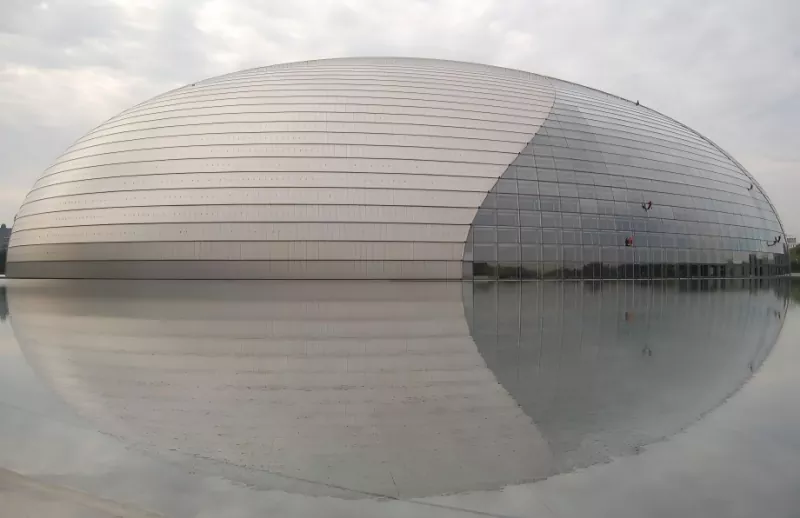

Ocelová skořepinová konstrukce: zakřivená tenkostěnná prostorová ocelová konstrukce, aplikovaná na velké prostory, tanky, velké kupole skladů a střechy letišť.

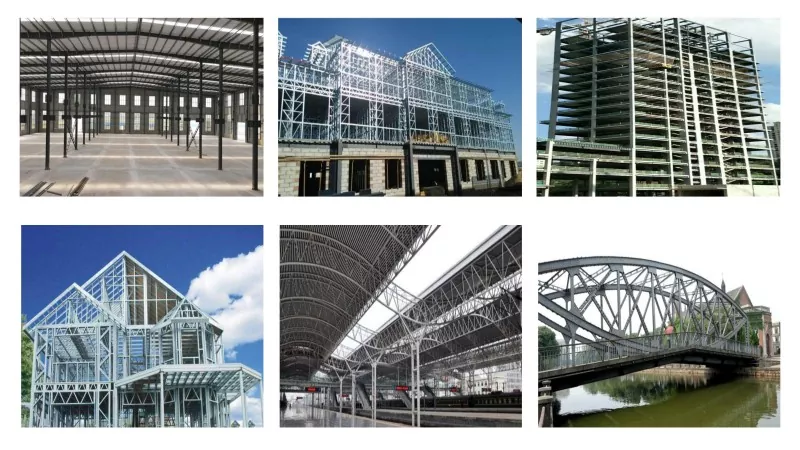

Ocelové konstrukce klasifikované podle strojírenské aplikace se dělí na ocelovou konstrukci průmyslových budov, ocelovou konstrukci lehkého portálového rámu, výškovou ocelovou konstrukci, prefabrikovanou obytnou ocelovou konstrukci, prostorovou ocelovou konstrukci s dlouhým rozpětím a ocelovou konstrukci mostu.

Klasifikace ocelových součástí usnadňuje návrh a konstrukci a pomáhá při výběru vhodných materiálů, specifikací a způsobů připojení, aby byly splněny požadavky různých typů budov a zatížení.
