Pochopení součástí ocelové konstrukce: Klasifikace nosných a stabilizačních prvků

Celkově lze ocelové konstrukční prvky rozdělit do čtyř hlavních kategorií podle konstrukčního složení: primární nosné prvky, výztužné a stabilizační prvky, sekundární a připojené komponenty, jakož i spoje a konstrukční armatury. Tato sekce pokrývá především první dvě kategorie.

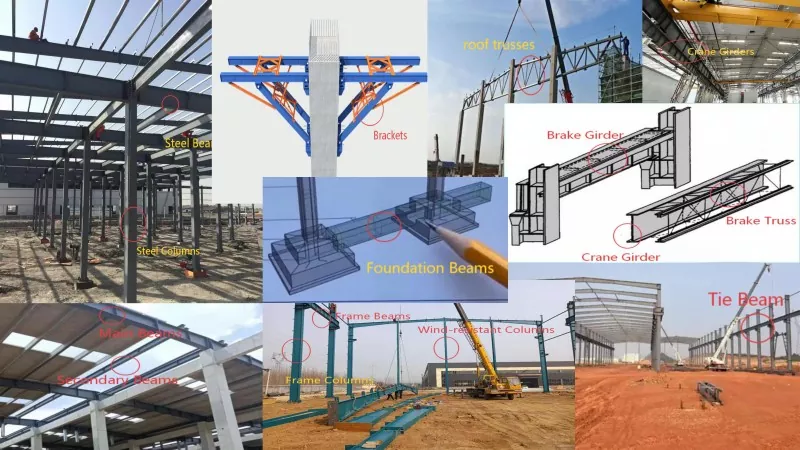

Primární nosné prvky zahrnují ocelové sloupy, ocelové nosníky, vazníky, konzoly, střešní vazníky, jeřábové nosníky, brzdové nosníky, brzdové vazníky, větru odolné sloupy, rámové nosníky, rámové sloupy, sekundární nosníky, hlavní nosníky, vazné nosníky a základové nosníky. Vazník se dále skládá z horních pásů, spodních pásů a pásových prvků. Jako základní kostraocelový konstrukční systémPrimární nosné prvky nesou hlavní zatížení konstrukce a přenášejí je do základu. Jejich kvalita zpracování a přesnost montáže přímo určují bezpečnost a stabilitu celé konstrukce.

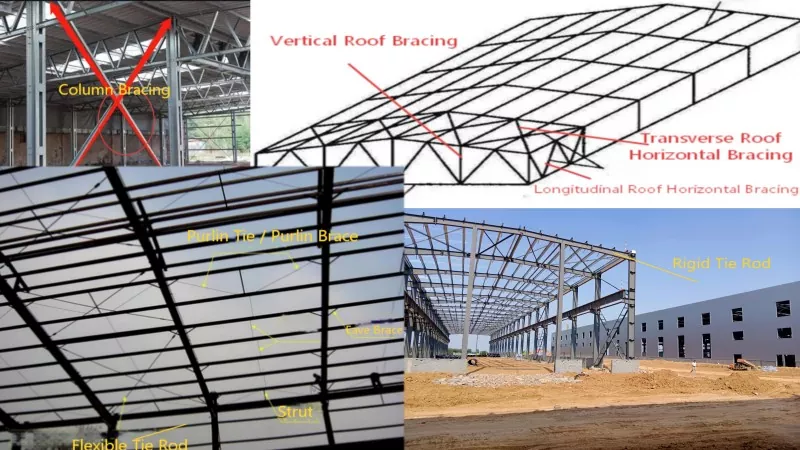

Ztužující a stabilizační prvky se skládají ze sloupových ztužidel, střešních vodorovných ztužidel, střešních svislých ztužidel, podélných vodorovných ztužidel, příčných vodorovných ztužidel, okapových ztužidel, tuhých táhel, pružných táhel, vaznic a vzpěr. Ztužující a stabilizační prvky nenesou přímo velká svislá zatížení, přesto fungují tak, že zaručují celkovou stabilitu konstrukce, přenášejí vodorovné zatížení, zkracují účinnou délku konstrukčních prvků a zabraňují nestabilitě konstrukce.

Tato část představí primární nosné prvky a ztužující a stabilizační prvky. Příští sezení bude pokračovat ve vypracování úplných detailů sekundárních a připojených komponentů (včetně vaznic, rámů stěn, rámů monitorů, schodišťových plošin, zábradlí atd.), jakož i spojů a konstrukčních prvků (včetně styčníkových plechů, výztuh, šroubů, smykových trnů, zapuštěných dílů atd.). Zůstaňte naladěni.
