Kompletní průvodce ocelovými konstrukčními díly: Sekundární prvky a detaily připojení

Předchozí vydání ilustrovalo detaily a výkresy rozložení primárních nosných prvků a mezi nimi ztužujících a stabilizačních prvkůocelová konstrukcekomponenty. Tato lekce pokračuje představením sekundárních a připojených komponentů a také spojů a konstrukčních armatur. Níže jsou uvedeny popisy typických poloh rozložení a kompletní seznamy jednotlivých komponent v ocelových budovách.

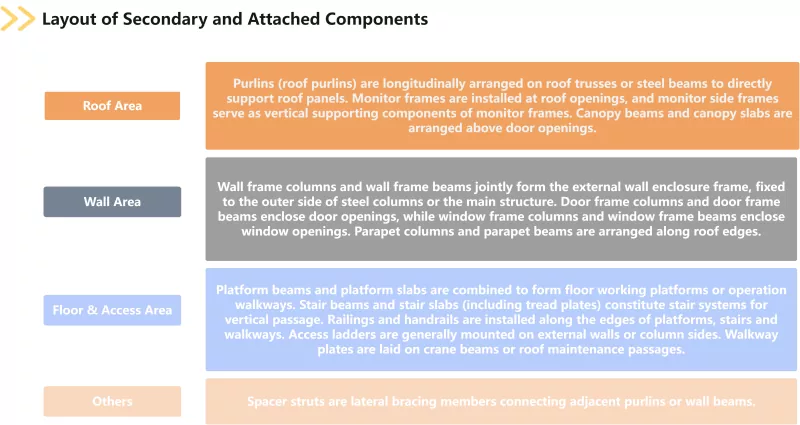

Sekundární a připojené komponenty zahrnují vaznice, sloupky nástěnného rámu, trámy nástěnného rámu, rámy monitorů, boční rámy monitorů, schodišťové trámy, schodišťové desky, trámy nástupišť, platové desky, zábradlí, zábradlí, přístupové žebříky, pochozí desky a distanční vzpěry, sloupky dveřního rámu, trámy zárubní, sloupky okenních rámů, trámy okenních rámů, trámy přístřešků, parapetové trámy, parapetové trámy, parapetové trámy Vaznice se dělí na vaznice střešní a vaznice stěnové, schodišťové desky kryjí nášlapné desky. Převzaté funkce budovy, jako je kryt, průchod, denní osvětlení a větrání, sekundární a připojené komponenty přenášejí zatížení větrem, sněhem a další zatížení na hlavní konstrukci. Jsou nepostradatelnými díly, které zajišťují integritu a servisní funkce ocelových budov.

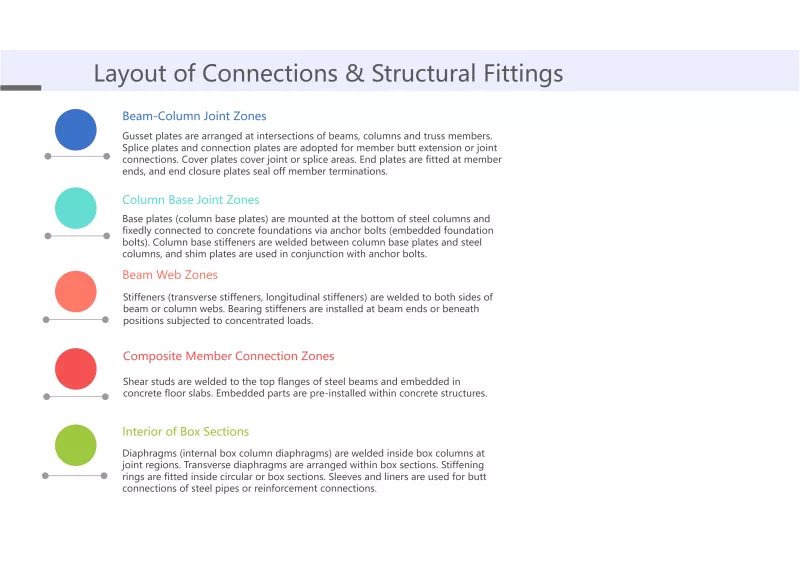

Spojovací a konstrukční armatury se skládají z styčníkových plechů, výztuh, výztuh ložisek, příložných plechů, spojovacích plechů, spojovacích plechů, krycích plechů, koncových uzavíracích plechů, koncových plechů, patních plechů, výztuh patek sloupů, kotevních šroubů sloupů, vysokopevnostních šroubů, obyčejných šroubů, smykových kolíků, zapuštěných dílů, objímek, vložek diafragmů a diafragmových výztuh Výztuhy se dělí na příčné výztuhy a podélné výztuhy; základní desky zahrnují základní desky sloupů; sloupové kotevní šrouby jsou také známé jako vložené základové šrouby; střižné čepy se také nazývají čepové konektory; membrány kryjí vnitřní membrány pro skříňové sloupy. Jako životně důležitá kategorieocelová konstrukcekomponenty, spoje a konstrukční armatury přímo určují, zda mohou všechny nosné prvky efektivně pracovat v koordinaci a zda je cesta přenosu zatížení spojitá a spolehlivá.

Dosud byly vytříděny čtyři hlavní kategorie ocelových konstrukčních prvků klasifikovaných podle konstrukčního složení. Všechny výše uvedené komponenty jsou zakresleny na konstrukčních výkresech ocelových budov, jsou zahrnuty do silových analýz ve statických výpočtových protokolech a trvale uchovány v dokončených konstrukcích. Kombinace komponent se u různých typů projektů liší. Správné pochopení funkčního umístění a logiky rozmístění každého typu komponentu je nezbytným předpokladem pro sestavení přesných množstevních účtů a rozumné stanovení komplexních jednotkových cen, stejně jako základem pro zajištění toho, že záměr návrhu ocelových konstrukcí lze přeměnit na bezpečné a spolehlivé fyzické budovy.
