Jaké jsou způsoby, jak zajistit cirkulaci vzduchu? Jak vybrat ventilační systémy pro dílny ocelových konstrukcí

Vdílenské budovy s ocelovou konstrukcí, výběr ventilačních systémů má velký význam. Provozem zařízení uvnitř dílen vzniká velké množství odpadního tepla, vodní páry a škodlivých plynů, které zhoršují pracovní prostředí, bezpečnost pracovníků a efektivitu výroby. Toto číslo seznámí s tím, jak realizovat efektivní cirkulaci vzduchu a jak vybrat správné ventilační systémy.

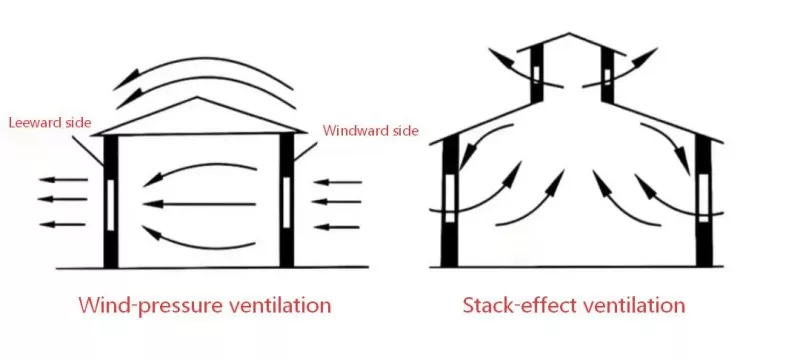

Pro dílny s ocelovou konstrukcí spadají řešení ventilace do dvou kategorií: přirozené větrání a mechanické větrání. Přirozené větrání přivádí čerstvý vzduch nízkoúrovňovými přívody vzduchu komínovým efektem nebo pohání horizontální proudění vzduchu pomocí efektu tlaku větru. Nevyžaduje žádnou elektrickou energii a je široce používán. Mezi jeho hlavní formy patří odvětrávací monitorová střecha (větrací světlík), kulové ventilátory (střešní větráky poháněné větrem) a boční větrací okna.

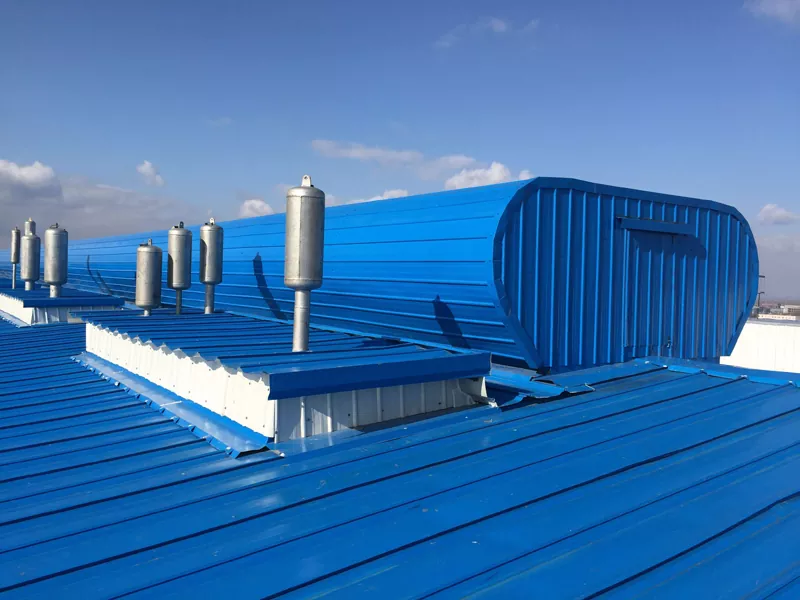

Větrací monitorovací střechy (větrací světlíky)

Větrací monitorovací střechy (větrací světlíky) jsou nejběžněji používaným střešním větracím zařízením pro velké dílny ocelových konstrukcí. Skládají se převážně z ocelových rámů, profilovaných barevných ocelových plechů / FRP panelů pro denní osvětlení a instalují se na hřebeny nebo svahy střech. Realizují výměnu vzduchu pomocí komínového efektu a efektu tlaku větru, vyznačují se jednoduchou konstrukcí, žádnou spotřebou energie, dostupnou funkcí denního osvětlení a dlouhou životností. Mezitím se větrací monitorové střechy dělí hlavně na proudnicový (zakřivený) typ a tenký typ. První z nich je vhodný pro velkorozponové dílny s vysokou teplotou a vysokou vlhkostí, zatímco druhý platí pro scénáře s omezením výšky budovy nebo nízkou nosností střechy. Větrací světlíky lze také rozdělit na otevřené a funkčně uzavíratelné. Otevřený typ se vyznačuje volným průchodem a velkým ventilačním objemem, ale nízkou odolností proti dešti. Typ s ovladatelným uzávěrem je vybaven elektrickými klapkami pro nastavení ventilační kapacity, vhodný pro tepelně izolační zóny v chladných oblastech v zimě.

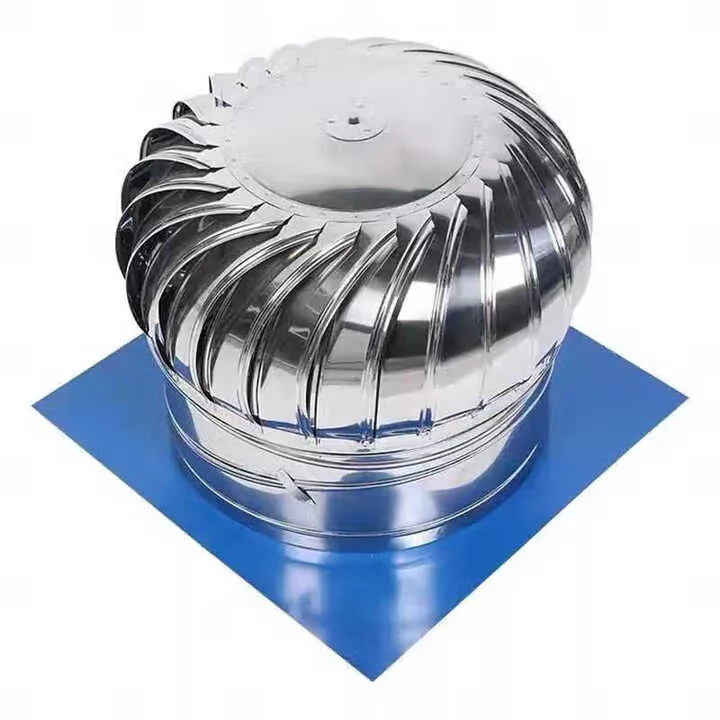

Kulový ventilátor (střešní ventilátor poháněný větrem)

Kulové ventilátory (větrem hnané střešní ventilátory) jsou běžná malá střešní ventilační zařízení. Skládají se především z nerezových turbínových hlav, úhlově nastavitelných potrubních dílů a vodotěsných základových desek s omezenou účinností ventilace.

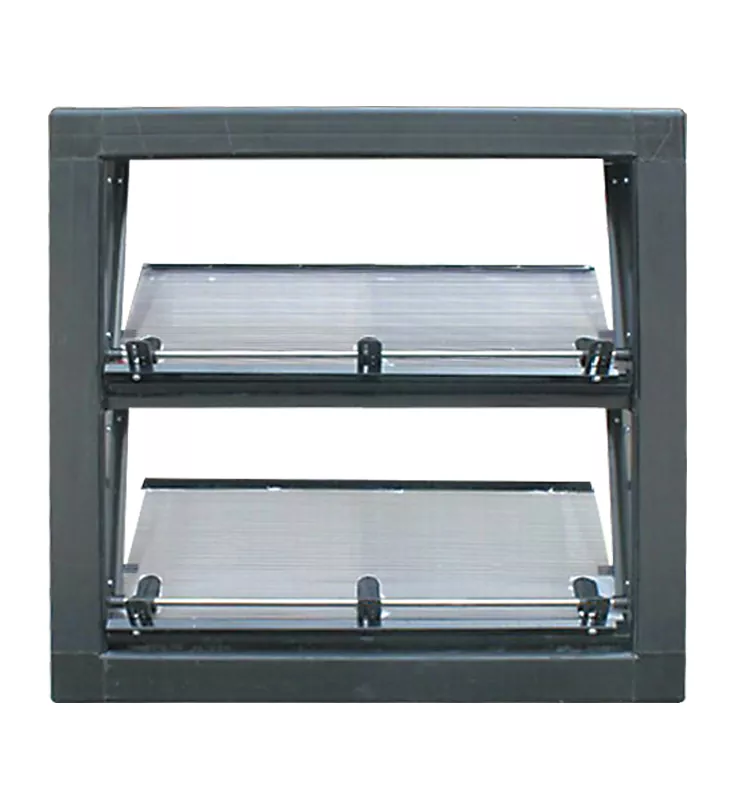

Větrací okno na boční stěně

Boční větrací okna jsou větrací otvory osazené na ocelových sloupech. Nad okny jsou instalovány konzolové nosníky a lemovací plechy pro ochranu před deštěm a odvodnění. Vyznačují se hlavními výhodami vysoké flexibility, dostupné funkce denního osvětlení a velkoobjemové výměny vzduchu. Výškový návrh přívodů vzduchu je kritický a pro různá roční období je třeba vzít v úvahu různé výšky.

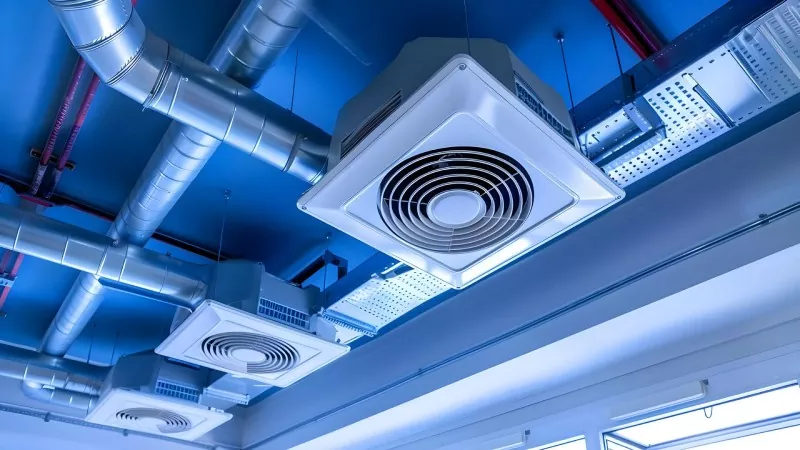

Mechanickou ventilací se rozumí nucená výměna vzduchu poháněná mechanickým zařízením, které může být instalováno v libovolné poloze pro aktivní odvod vzduchu a přívod vzduchu. Mechanické větrací zařízení se běžně používá, když je přirozené větrání nedostatečné, zejména včetně odpařovacích chladičů vzduchu, velkoprůměrových průmyslových stropních ventilátorů, podtlakových ventilátorů, odstředivých ventilátorů a axiálních ventilátorů.

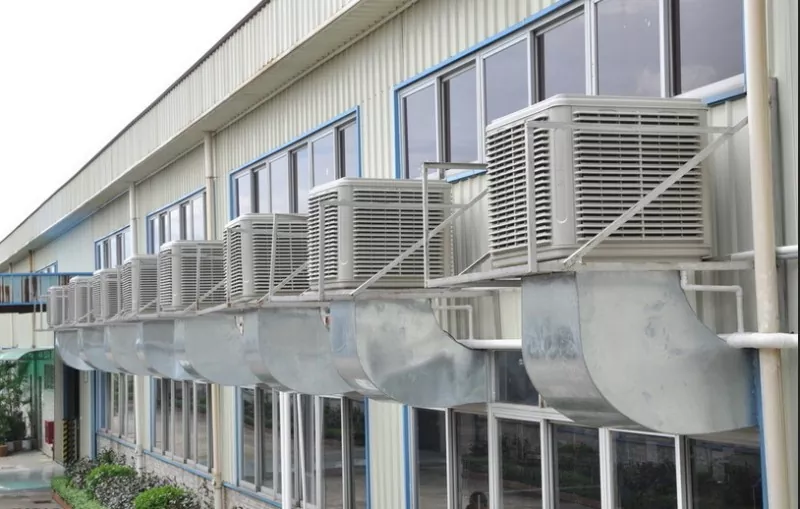

Odpařovací vzduchový chladič

Odpařovací vzduchové chladiče realizují chlazení využitím principu pohlcování tepla odpařováním vody a jsou vhodné pro celkové chlazení velkoplošných dílen.

Velkoprůměrový průmyslový stropní ventilátor

Průmyslové stropní ventilátory s velkým průměrem mísí horký a studený vzduch mezi horní a spodní vrstvou pomocí velkých lopatek ventilátoru, čímž se snižují teplotní rozdíly a řeší se problém teplotní stratifikace v dílnách na ocelové konstrukce.

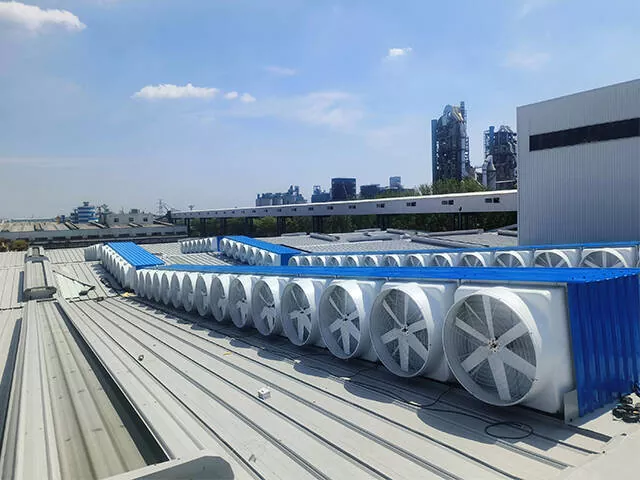

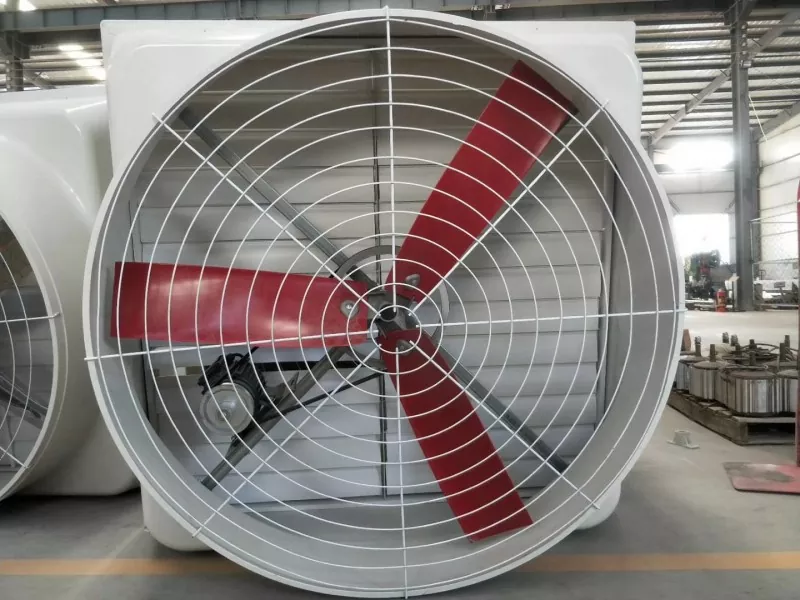

Podtlakový ventilátor

Podtlakové ventilátory jsou zařízení instalovaná na jedné straně dílen. Nutí odpadní vzduch k vytvoření podtlakové zóny uvnitř, která pohání přirozený přítok venkovního vzduchu. Mezi jejich hlavní přednosti patří důkladná výměna vzduchu, nízká počáteční investice a nízká provozní spotřeba energie.

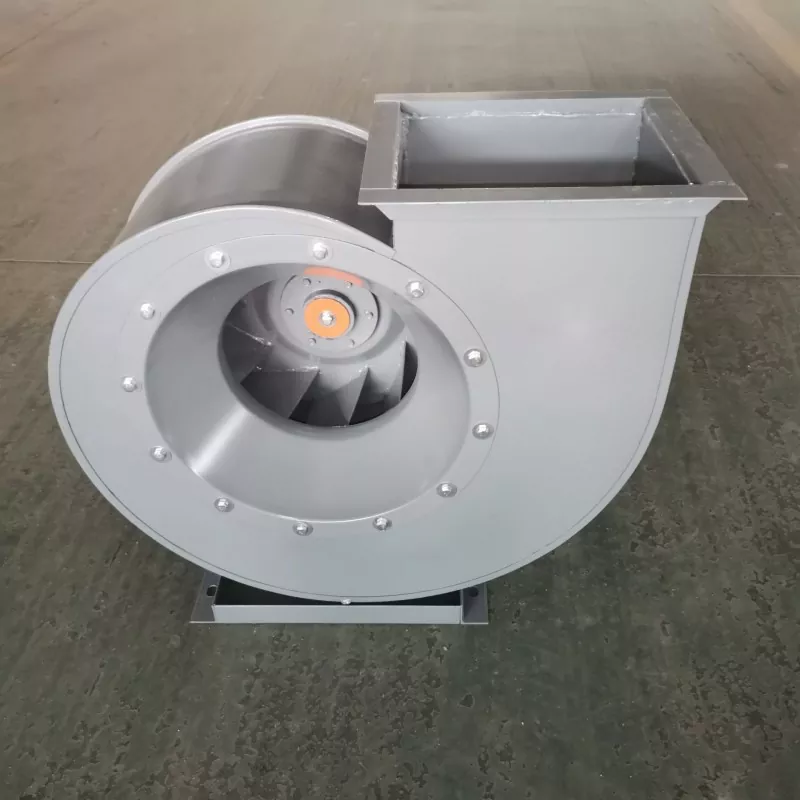

Odstředivý ventilátor

Odstředivé ventilátory vykonávají práci s plynem pomocí vysokorychlostních rotujících oběžných kol a výrazně zvyšují tlak plynu prostřednictvím odstředivé síly pro výměnu vzduchu. Jsou vhodné pro ventilační systémy, které dodávají plyn na velké vzdálenosti do určených míst.

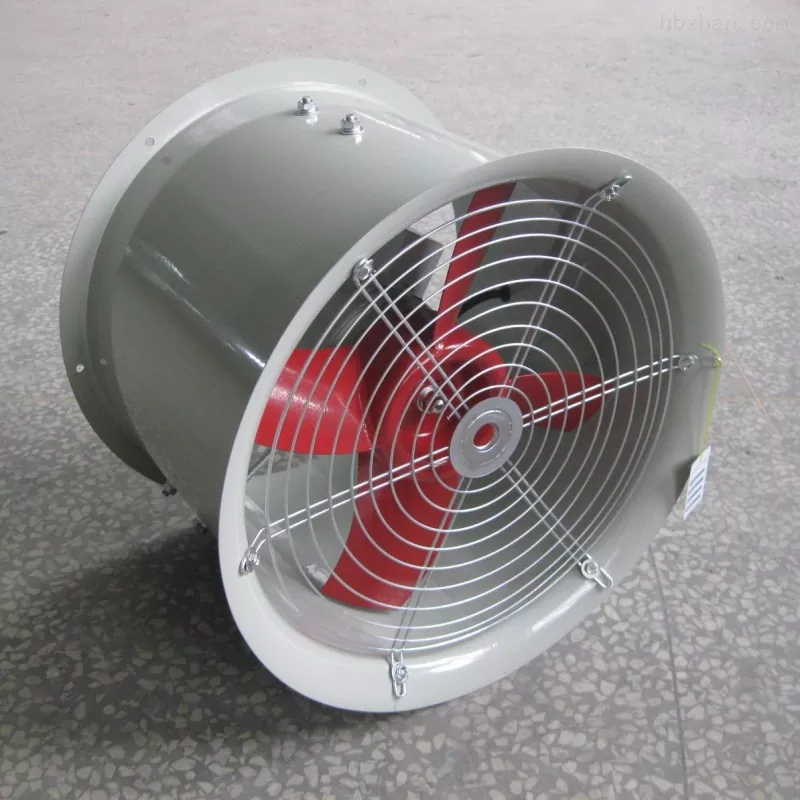

Axiální ventilátor

Axiální ventilátory jsou mechanické zařízení, ve kterém plyn proudí dovnitř a ven v axiálním směru. Vyznačují se hlavními výhodami velkého objemu vzduchu, nízkého tlaku, jednoduché konstrukce a flexibilní instalace.

Výběr ventilačních systémů pro dílny ocelových konstrukcí není pevně daný. V praktických projektech se běžně používá kombinované řešení přirozeného větrání jako primárního opatření doplněné o mechanické větrání, které dokáže uspokojit požadavky na větrání a zároveň efektivně řídit provozní spotřebu energie.
