Konstrukce ocelového rámu

Ocelová rámová konstrukce označuje budovu, ve které je hlavní nosná konstrukce složena z ocelových nosníků v horizontálním směru a ocelových sloupů ve vertikálním směru prostřednictvím tuhého spojení nebo kloubového spojení. Hlavní rám je složen z ocelových sloupů a nosníků a je primární nosnou konstrukcí. Systémy jako stěny a podlahové desky se však nepodílejí na nosnosti, což znamená, že silné stěny a podlahové desky budou mít větší flexibilitu. Jeho mechanická přenosová cesta je obvykle zatížení → podlahová deska → nosník → sloup → základ. Díky svému flexibilnímu prostorovému uspořádání a efektivním stavebním metodám se dnes stal jednou z hlavních konstrukčních forem komerčních a veřejných budov.

Když má budova vysoký počet pater nebo se nachází v zóně silného zemětřesení a boční tuhost čistého rámu je nedostatečná (pocit příliš "roztřesené"), budou mezi některá pole přidány ocelové podpěry. Podpora může výrazně zvýšit tuhost konstrukce a je ekonomičtější a efektivnější než pouhé zvětšení průřezu nosníků a sloupů.

Výhody produktu

Ve srovnání s betonovými budovami, dřevěnými budovami a cihlovými budovami atd. je ocelový materiál naší ocelové konstrukce pevnější. Pomocí pokročilé modelové analýzy a výpočtu lze přesně vypočítat množství použité oceli. Nejen, že šetří materiály, ale je také odolnější a robustnější než oni.

Velikost přizpůsobte svým požadavkům. Naše továrna je vybavena standardními výrobními linkami a pokročilým mechanickým zařízením a je schopna vyrábět profily různých specifikací podle potřeb zákazníků.

Poté, co je ocel vyrobena, je na její povrch nastříkán protipožární nátěr, který může splňovat mezinárodní normy požární odolnosti, snižuje riziko požáru, zpomaluje šíření požáru a minimalizuje ztráty na životech.

Má dobrý seismický výkon. Houževnatost a tažnost oceli umožňuje lépe absorbovat a rozptylovat energii při zemětřesení.

Odolné proti korozi, pokud se oblast stavby nachází ve vlhké nebo deštivé oblasti, můžeme na povrch ocelové konstrukce nastříkat antikorozní nátěry, které zabrání korozi oceli a prodlouží životnost ocelové konstrukce.

Případ ocelové konstrukce rámu

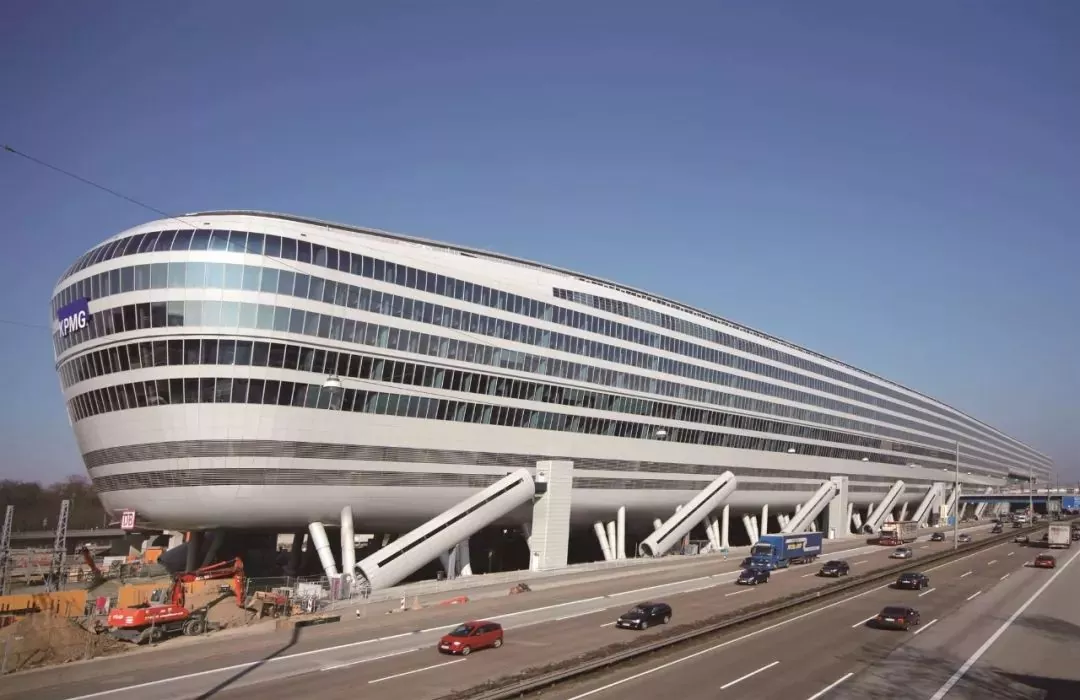

Typ dopravního uzlu: Desetipatrový integrovaný dopravní uzel Frankfurt Air-Rail Center v Německu je celý postaven z ocelových konstrukcí evropských standardních. Díky modulárnímu designu efektivně integruje dopravní, kancelářské a obchodní funkce a stává se dominantou městské brány.

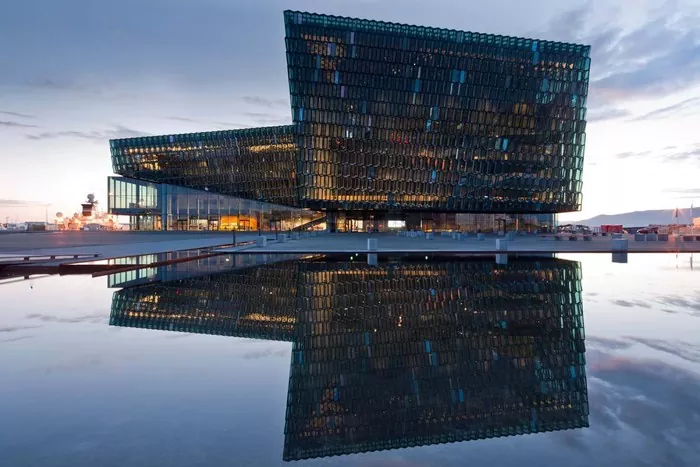

Kategorie kulturních a veřejných budov: Exteriér Islandského národního koncertního sálu a konferenčního centra integruje prvky ledovců a sopek. Rám ocelové konstrukce podpírá zakřivenou skleněnou závěsnou stěnu. Vnitřní prostor dosahuje velkého rozpětí bez sloupů díky prostorové mřížkové struktuře a získal Cenu Evropské unie za současnou architekturu.

Parametr (specifikace)

FAQ

1. Jaká je největší výhoda ocelové rámové konstrukce?

Prostor je prostorný a flexibilní a rychlost výstavby je rychlá. Protože stěny nenesou váhu, lze interiér libovolně členit. Díky prefabrikaci komponentů je instalace na místě jako „stavba z bloků“, která může zkrátit dobu výstavby přibližně o 30 % až 50 %.

2.Co je to "tuhé spojení"? Proč je to tak důležité?

Pevné spojení se týká situace, kdy po spojení nosníku a sloupu zůstává úhel mezi nimi při působení síly konstantní a může přenášet ohybové momenty. Toto spojení umožňuje nosníkům a sloupům tvořit integrovaný a stabilní „ohybový rám“, který může společně odolávat horizontálním silám, jako je vítr a zemětřesení, a je duší čistých ocelových rámových konstrukcí.

3. Kdy bude použita "rámová nosná konstrukce"?

Když má budova vysoký počet pater nebo se nachází v zóně silného zemětřesení a boční tuhost čistého rámu je nedostatečná (pocit příliš "roztřesené"), budou mezi některá pole přidány ocelové podpěry. Podpora může výrazně zvýšit tuhost konstrukce a je ekonomičtější a efektivnější než pouhé zvětšení průřezu nosníků a sloupů.

4. Jak vysoko lze postavit ocelovou rámovou konstrukci?

Čistě ocelové rámové konstrukce jsou obecně vhodné pro budovy do 30 pater. U vyšších super výškových budov se obvykle používá hybridní konstrukce "ocelový rám - betonová jádrová trubka", přičemž hlavní boční tuhost zajišťuje betonová jádrová trubka.

5. Jaké jsou rozdíly v životních zkušenostech mezi domy s ocelovou konstrukcí a domy s betonovou konstrukcí?

Výhody: Vnitřní stěny jsou lépe upravitelné a poměr užitné podlahové plochy může být o něco vyšší. Pokud není zvuková izolace ocelových konstrukcí provedena dobře, mohou být horší než u betonových konstrukcí. Strop je potřebný ke skrytí trámů, potrubí a zajištění požární ochrany, což může mít za následek určitou ztrátu světlé výšky.
