Skladový supermarket s ocelovými rámy

Budova supermarketu skladu s ocelovým rámem je konstrukční forma speciálně navržená naší čínskou továrnou na ocelové konstrukce pro supermarkety ve skladovém stylu. Kombinuje technické vlastnosti „konstrukce ocelového rámu“ a funkční požadavky „skladových supermarketů“. Naše technologie konstrukce ocelových rámů poskytla řešení pro mnoho klientů v různých zemích a regionech. Jsme dodavatelem a výrobcem ocelových konstrukcí s více než 20 lety zkušeností.

Struktura jádra

Ocelový rám

● Hlavní materiály: Všechny hlavní nosné součásti, jako jsou sloupy, nosníky a střešní vazníky, používají ocel válcovanou za tepla ve tvaru H, čtvercové ocelové trubky atd.

● Způsob připojení: Komponenty se montují na místě pomocí vysokopevnostních šroubů, svařování atd.

● Konstrukce skříně: Vnější stěny a střechy obvykle používají sendvičové panely nebo profilované ocelové plechy namísto tradičních zděných nebo betonových stěn.

Základní funkce

Supermarket ve skladovém stylu

● Vysoká světlá výška: První patro supermarketu ve stylu skladu s ocelovou konstrukcí má obvykle výšku 8-12 metrů nebo i vyšší. Použití vysokoúrovňových polic pro vertikální skladování, maximalizace kapacity zásob. Vysokozdvižné vozíky se mohou volně pohybovat mezi policemi a provádět operace doplňování. Zákazníkům poskytuje otevřený a nestresující zážitek z nakupování.

● Integrovaná cirkulace: Interiér budovy je obvykle rozdělen na přední část a zadní část, mezi nimiž nejsou žádné pevné příčky. Samotné vysoké police jsou zároveň výstavní a úložné jednotky. Zákazníci mohou pozorovat proces doplňování, čímž se zvyšuje pocit „velkého množství, dobrá cena“ skladu.

● Doplňkové funkce: Je třeba navrhnout speciální nakládací plošiny a velké venkovní parkoviště.

Konstrukční systém

Skladové supermarkety s ocelovými rámy používají především následující dva konstrukční systémy nebo kombinaci obou:

Pouzdro na produkt

Metro (METRO) - Průkopník německých skladových supermarketů s ocelovými rámy

● Konstrukční systém: Lehká ocelová konstrukce portálového rámu s rozpětím obvykle 24 až 30 metrů a roztečí sloupů 6 až 12 metrů.

● Vnitřní prostor: Čistá výška 8 až 10 metrů, vysoké police dosahují přímo až do výšky přibližně 7 metrů a vysokozdvižné vozíky mohou volně pracovat mezi policemi.

● Identifikace vzhledu: Vnější fasáda je tvořena převážně modrými a bílými kovovými sendvičovými panely s výrazným logem „METRO“ na šikmé stěně a nakládací plošinou (ve stejné výšce jako korba nákladního vozu).

● Podlaha: Betonová podlaha pro vysoké zatížení o tloušťce přibližně 250 mm s tvrzeným povrchem, schopná přímo nést vysokozdvižné vozíky a plně naložené palety.

Kompletní výrobní proces produktu

Výrobní proces dokončeného skladu s ocelovými rámy obecně zahrnuje následující kroky:

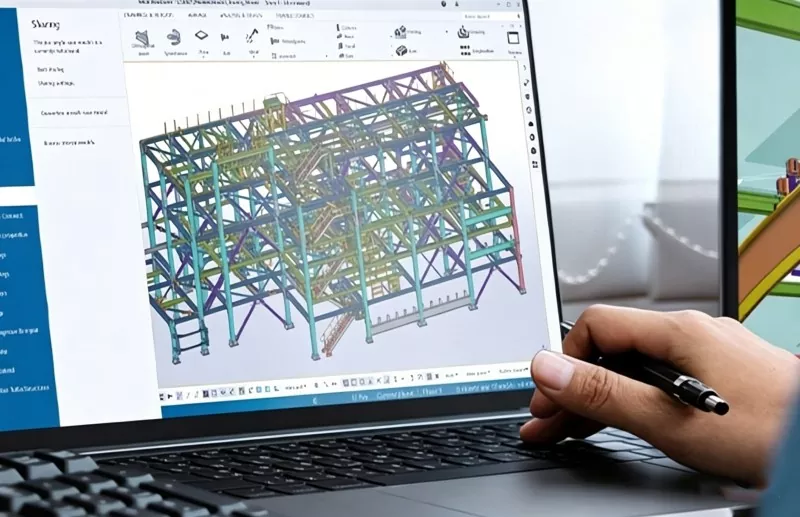

1. Prohloubení designu

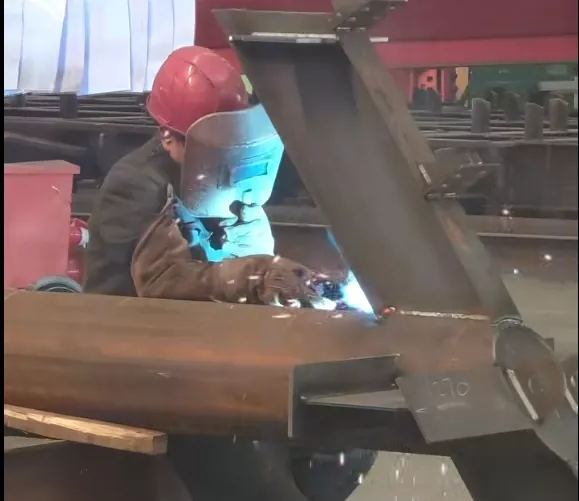

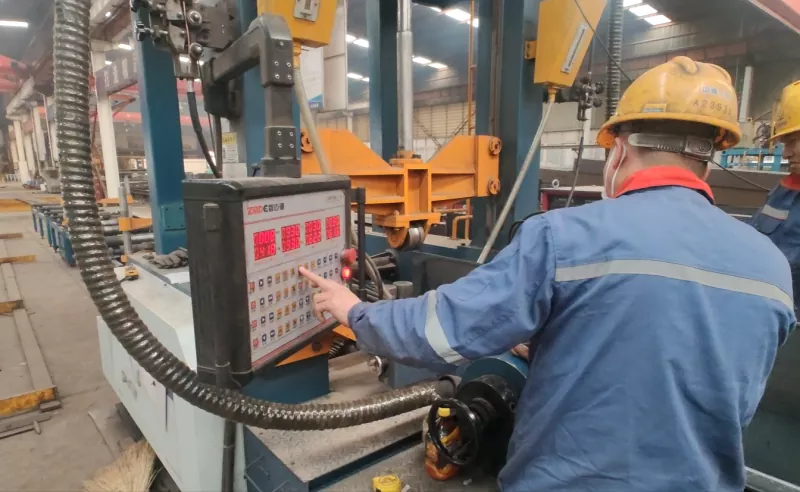

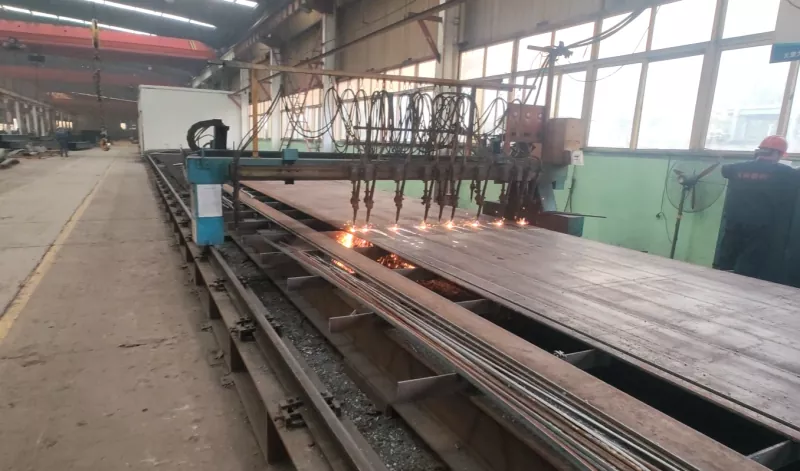

2. Řezání a zpracování

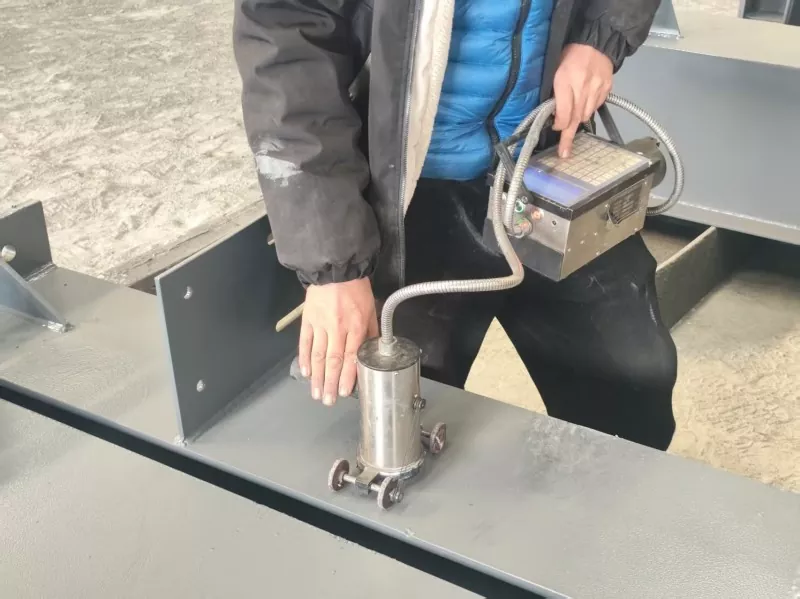

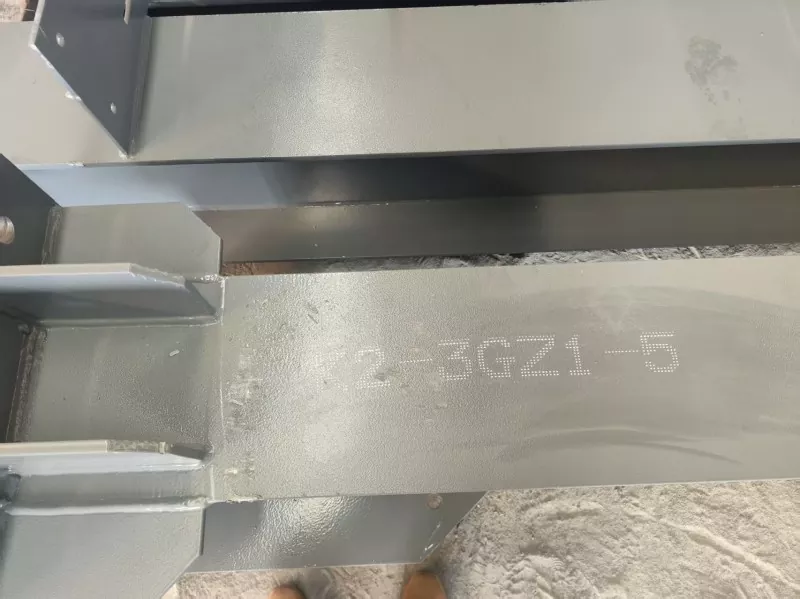

3. Laserový tisk čísel součástek

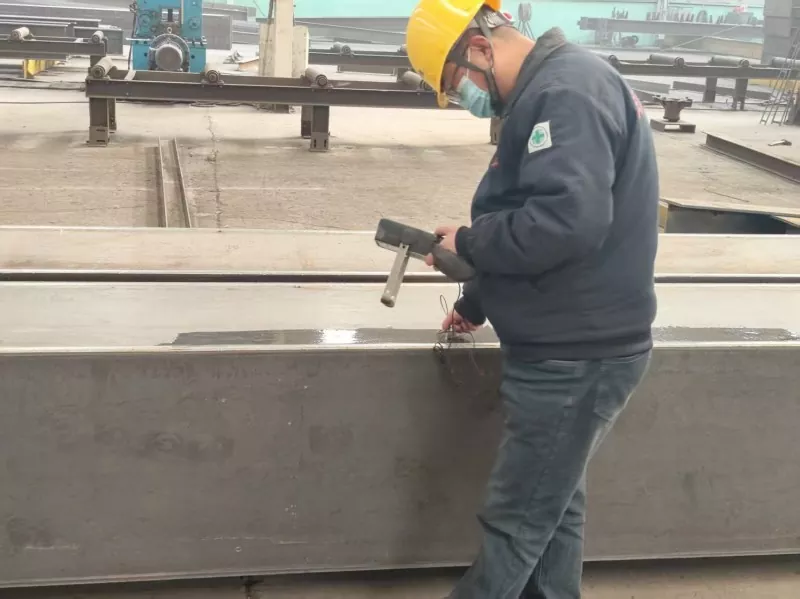

4. Kontrola kvality

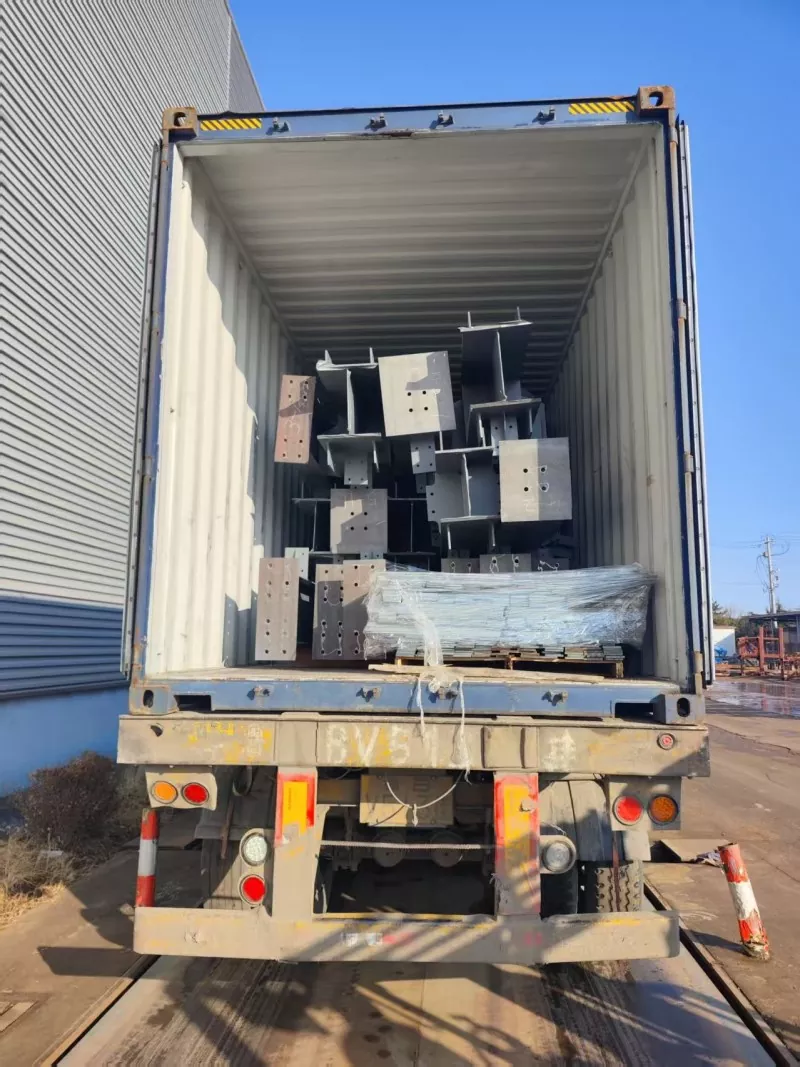

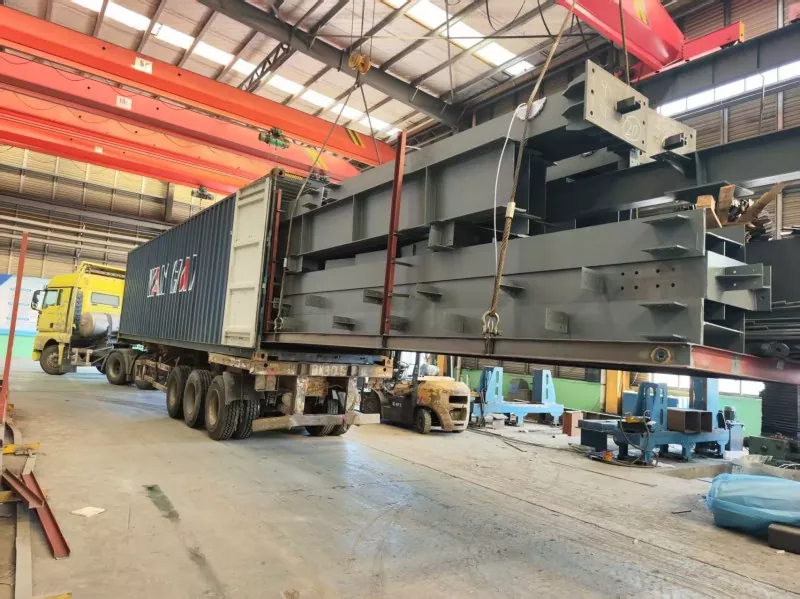

5. Balení a doprava

Návrhy návrhu klíčového uzlu

Ocelové sloupy jsou hlavními nosnými prvky skladových supermarketů Steel frame. Návrhy na konstrukci ocelových sloupů zahrnují následující aspekty:

● Tvar profilu: Obvykle se používá svařovaná nebo za tepla válcovaná ocel tvaru H (série širokých přírub). Někdy se v oblastech s velkým zatížením používají sloupy ve tvaru krabice nebo sloupy s kruhovými trubkami.

● Rozteč sloupů: Podélná (po délce supermarketu) rozteč sloupů je obvykle 6 až 12 metrů, která je sladěna s regálovým modulem a šířkou průchodu vysokozdvižného vozíku.

● Patka sloupu: Většinou tuhé patky sloupu připojení (zapuštěné nebo odkryté spoje kotevních šroubů), které přenášejí ohybové momenty a osové síly; musí odolávat zatížení větrem a horizontálním silám z jeřábů (pokud existují).

● Speciální úprava: Pod 1,5 až 2,0 metry od dna sloupu se často zvenčí aplikuje beton nebo se nastaví protikolizní ochranné úhly, aby se zabránilo poškození nárazy vysokozdvižného vozíku.
