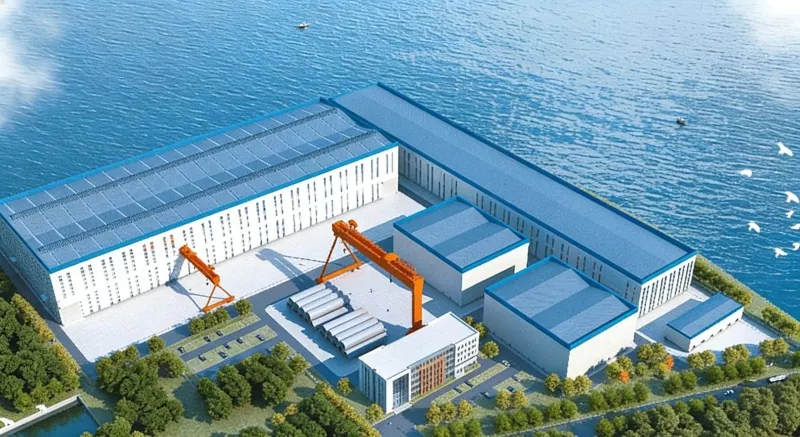

Ocelová konstrukce Offshore Wind Power Factory

Budovy továren na výrobu větrných elektráren na moři s ocelovou konstrukcí odkazují na továrny těžkého průmyslu speciálně navržené pro výrobu zařízení na větrnou energii na moři. Jejich hlavní konstrukce je vyrobena z oceli a jsou obvykle umístěny v pobřežních přístavech nebo docích, aby vyhovovaly potřebám výroby, montáže a přepravy extrémně velkých a těžkých součástí.

Naše čínská továrna poskytla řešení ocelových konstrukcí pro několik projektů větrných elektráren na moři a je jedním z vysoce kvalitních dodavatelů ocelových konstrukcí v Číně.

Strukturální forma

● Těžká ocelová příhradová konstrukce: Toto je nejběžnější konstrukční forma.

● Těžký portálový rám: Vhodné pro běžné výrobní nebo montážní dílny.

● lOcelové příhradové a síťové rámové konstrukce: Používá se pro továrny s extrémně velkým rozpětím nebo se specializovanými funkcemi.

Konstrukce odolná proti korozi a větru

● Systém ochrany proti korozi: Vzhledem k tomu, že tyto průmyslové budovy jsou postaveny v blízkosti oceánu, okolní prostředí je relativně vlhké a jsou zde extrémnější povětrnostní podmínky. Povrchová úprava oceli využívá silný antikorozní nátěrový systém.

● Odolnost proti větru: Samotná budova musí být navržena podle norem zatížení větrem 50 nebo 100 let jednou za století v pobřežních oblastech, aby byla zajištěna strukturální bezpečnost v extrémních povětrnostních podmínkách.

Konstrukční součásti produktu

Hlavní struktura

● Obvykle se používají příhradové ocelové sloupy. Pro ocelovou konstrukci pobřežní větrné elektrárny s velkou výškou a velkou tonáží jeřábu mají příhradové ocelové sloupy větší pevnost v ohybu a mohou unést hmotnost sloupového jeřábu.

Jeřábový nosníkový systém

● Jeřábové nosníky obvykle používají vysokopevnostní svařované masivní I nosníky s mezí kluzu často dosahující 355Pa nebo 390Pa.

Systém podpory

● Mezisloupové podpěry mohou být vyrobeny z oceli tvaru H, úhlové oceli a kruhových trubek, obvykle ve tvaru X.

● Na střeše budou uspořádány vodorovné podpěry pro přenos horizontální síly střechy.

● Systém je obvykle uspořádán v horní části sloupů s cílem chránit stabilitu sil mezi ocelovými rámy.

Konstrukce krytu

● Vaznice obvykle používají vysokofrekvenčně svařovanou ocel ve tvaru H nebo C.

● Stěnové nosníky jsou většinou z oceli ve tvaru H nebo z velké oceli ve tvaru C a jsou spojeny posuvem, aby se přizpůsobily boční deformaci hlavní konstrukce při zatížení větrem nebo teplotními vlivy.

Parametr (specifikace)

Pouzdro na produkt

Projekt velkomegawattové větrné elektrárny Lishan, na kterém se společně podílela společnost EIHE Steel Structure, je největším samostatným projektem větrné elektrárny na moři s cenovou paritou v Číně a největším seskupením větrných elektráren na moři v severní Číně. Nachází se v jižní mořské oblasti města Lishan, město Weihai, provincie Shandong. Celý projekt je rozdělen do dvou nezávislých lokalit, U1 a U2, s celkovým instalovaným výkonem 150 megawattů (1,5 GW).
