Jaké jsou čtyři hlavní nosné systémy ocelových konstrukcí?

Dnes,ocelová konstrukcetechnologie dozrála. Přijímáme vhodné konstrukční systémy, které splňují různé stavební požadavky, a existují čtyři hlavní hlavní typy: portálová rámová konstrukce, rámová konstrukce, ocelová příhradová konstrukce a prostorová mřížková konstrukce.

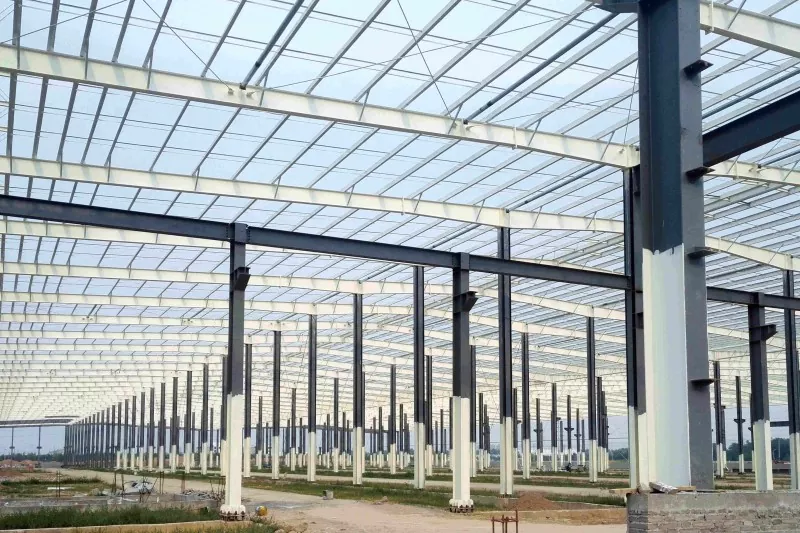

Rám portálu

Portálový rám je nejtypičtější konstrukční formou lehkých ocelových dílenských budov. Tvoří rám ve tvaru brány prostřednictvím pevných spojení mezi ocelovými sloupy a šikmými rámovými nosníky s jasnou a přímou cestou přenosu síly. Díky ekonomické spotřebě oceli, vysoké rychlosti výstavby a jednoduchému vzhledu je použitelný pro průmyslové dílny, logistické sklady, distribuční centra, komerční výstavní haly, malé stadiony a další budovy.

Struktura rámu

Rámová konstrukce složená z ocelových nosníků a ocelových sloupů spojených pevnými spoji je jedním z nejběžnějších konstrukčních systémů pro výškové a super výškové budovy. Může se pochlubit hlavními přednostmi, včetně velkého prostoru bez sloupů, vynikajícího seismického výkonu a efektivního trojrozměrného využití prostoru. Je široce používán v občanských stavbách, jako jsou vícepodlažní a výškové administrativní budovy, hotely, byty,nemocnice, školya obchodní komplexy, stejně jako vícepodlažní průmyslové dílny.

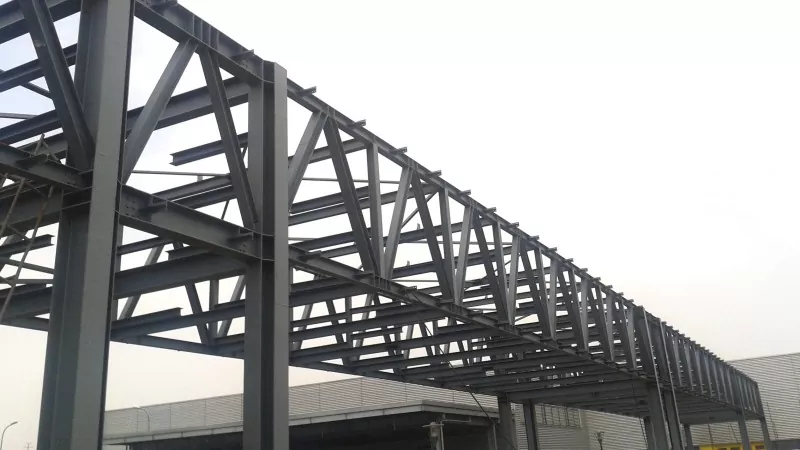

Ocelová příhradová konstrukce

Jedná se o příhradovou konstrukci tvořenou řadou prvků spojených svarem nebo šrouby ve spojích, která tvoří velkoprofilové komponenty sestavené z jednotlivých tyčí. Mezi jeho hlavní výhody patří velká kapacita rozpětí, velká flexibilita v architektonickém tvarování a pohodlné uspořádání pro mechanická potrubí. Používá se především pro střešní systémy budov s dlouhým rozpětím, jako jsou napřletištní terminály, vysokorychlostní železniční staniceavýstavních centrech. Kromě toho je také široce používán v mostech, pobřežních plošinách, televizních věžích a dalších oblastech.

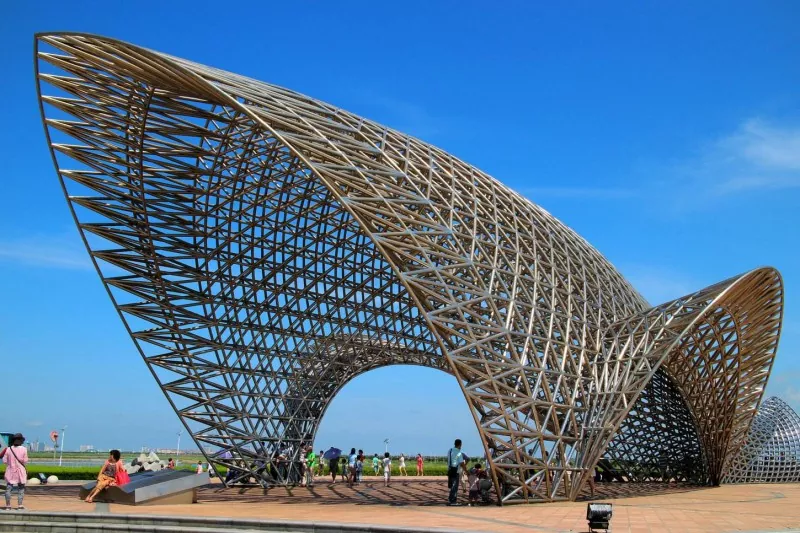

Struktura vesmírné mřížky

Jedná se o prostorovou prutovou systémovou konstrukci sestavenou z mnoha členů uspořádaných do pravidelných vzorů a spojených ve spojích, patřící do vysoce staticky neurčitého prostorového konstrukčního systému. Vyznačuje se vynikajícími přednostmi včetně nízké vlastní hmotnosti, vysoké tuhosti, příznivého seismického výkonu, velkého rozpětí bez sloupků a pohodlné tovární prefabrikace. Primárně se používá pro střešní systémy velkých veřejných budov, jako jsou napřtělocvičny, výstavní haly, nádraží, letištní terminály a hlediště.

Tyto čtyři konstrukční systémy mají nejširší aplikační rozsah a největší podíl na trhu, což z nich dělá hlavní hlavní možnosti v oboru. Portálové rámy vynikají hospodárností a jsou vhodné pro průmyslové budovy středního a malého rozpětí; rámové konstrukce dominují v oblasti výškových občanských staveb svou vynikající flexibilitou a seismickým výkonem; ocelové příhradové nosníky a prostorové rošty jsou optimální volbou pro veřejné budovy s dlouhým rozpětím díky své vynikající kapacitě rozpětí.

Další klasické hlavní konstrukční formy včetně příhradových skořepinových konstrukcí, závěsných konstrukcí a trámových strunových konstrukcí budeme nadále představovat v příštím čísle. Zůstaňte naladěni. Pro více odborných technických informací o ocelových konstrukcích prosím pokračujteEHSSnebo kontaktujte náš technický tým pro přizpůsobené poradenské služby. S 21 lety hlubokých zkušeností v průmyslu ocelových konstrukcí se EHSS specializuje na výrobu a instalaci ocelových konstrukčních prvků a naše projekty ochráníme pomocí našich odborných znalostí.
