Kolik toho víte o těchto formách ocelových konstrukcí?

Když jsme pokryli čtyři hlavní základní systémy vocelová konstrukceprůmyslu naposledy, EHSS vás i nadále vezme k prozkoumání ocelových konstrukcí v tomto čísle. V moderních budovách s rostoucí konstrukční složitostí a požadavky na nosnost se široce uplatňují konstrukční formy, jako jsou příhradové skořepiny, závěsná lana, trámové konstrukce a ocelové trubky plněné betonem. Typy ocelových konstrukcí uvedené v tomto čísle se všechny běžně používají ve strojírenství s vyspělými technickými systémy a odpovídajícími podpůrnými normami, které dominují jejich segmentovaným oborům.

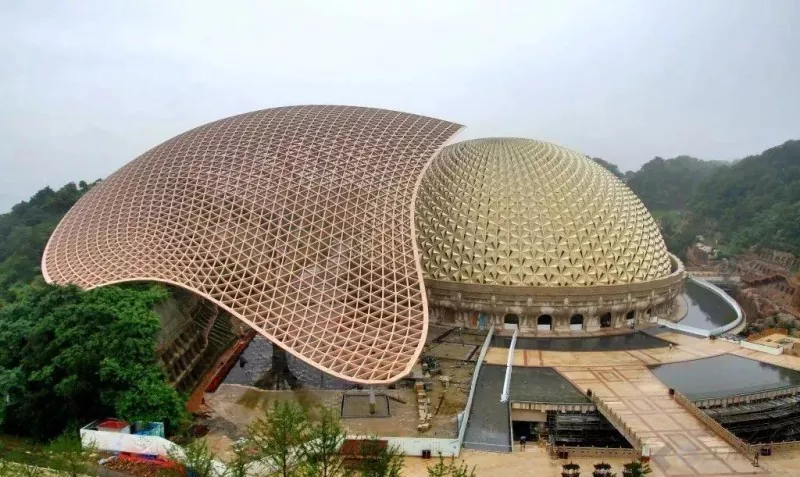

Latticed shell structure, jak název napovídá, je zakřivená mřížková struktura připomínající vaječné skořápky. Jeho hlavní rys spočívá ve schopnosti vytvářet zakřivené tvary s velkým rozpětím, jako jsou kupole a oblouky. Pyšní se elegantním vzhledem a účinným uložením síly a je široce používán ve velkých tělocvičnách, výstavních centrech, planetáriích a botanických sklenících.

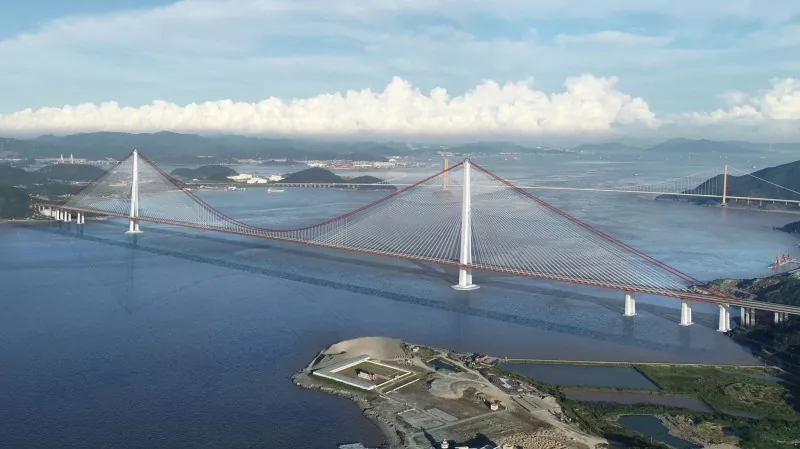

Závěsné konstrukce využívají vysokopevnostní ocelová lana jako základní komponenty a realizují velká rozpětí využitím tažné vlastnosti kabelů. Vyznačují se ultra velkou kapacitou rozpětí, nízkou vlastní hmotností a nízkou spotřebou oceli a používají se hlavně pro visuté mosty, velké stadiony, letištní terminály a další projekty.

Konstrukce kabelové membrány je nejběžnějším a nejpoužívanějším typem mezi všemi membránovými strukturami, skládající se z membránových materiálů spolu s ocelovými komponenty nebo ocelovými konstrukcemi. Membránové tkaniny jsou obvykle potaženy PTFE nebo PVC. Vyznačuje se nízkou hmotností, vysokou pevností a velkou flexibilitou pro vytváření složitých volně tvarovaných zakřivených povrchů a běžně se používá pro přístřešky, krajinné instalace, mýtné stanice a nafukovací místa.

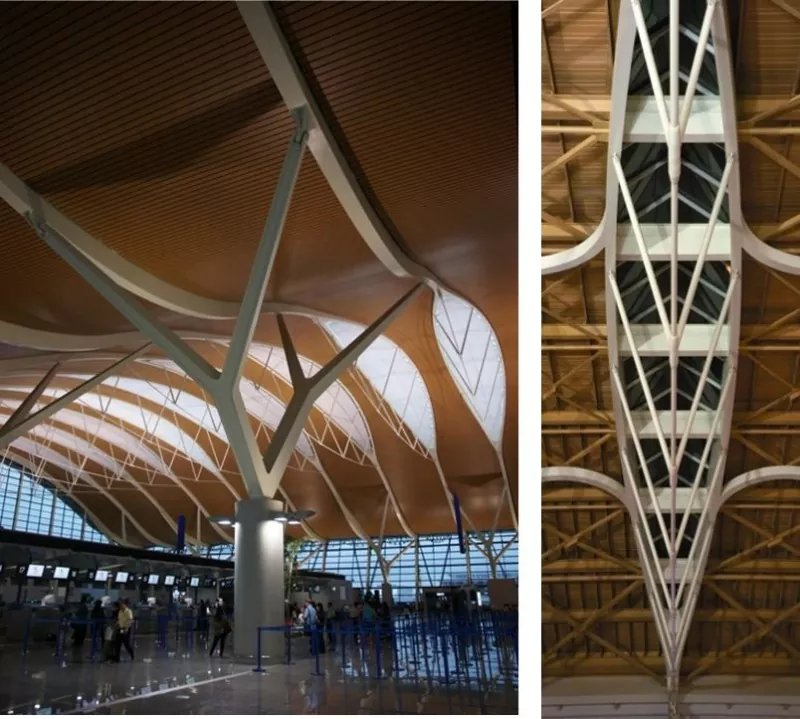

Strunová konstrukce je složena z tuhých horních pasů a pružných spodních ocelových lan spojených vzpěrami, kde tuhými horními pasy jsou většinou ocelové nosníky nebo vazníky, lze ji tedy interpretovat i jako konstrukci tvořenou spojením ocelových nosníků nebo vazníků ocelovými lany přes vzpěry. Struktura trámové struny je nejběžnější a nejtypičtější formou tohoto konstrukčního systému s pevnými ocelovými nosníky jako horními komponentami. Struktury podpírané strunami, které se vyznačují vlastní rovnováhou a vynikající kapacitou rozpětí, se používají hlavně na střechách s dlouhým rozpětím a na letištních terminálech.

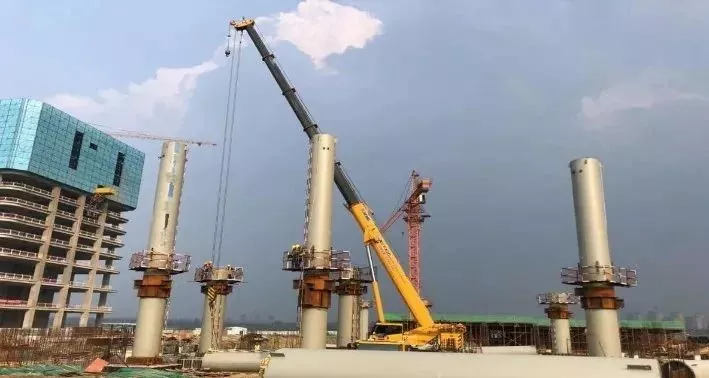

Struktura ocelových trubek vyplněných betonem označuje konstrukci s betonem vyplněným uvnitř ocelových trubek, aby se výrazně zlepšila únosnost a tažnost. Vyznačuje se vysokou únosností a příznivou tažností a používá se hlavně jako kompresní prvky ve sloupech velmi vysokých budov, obloukových mostech a konstrukcích s dlouhým rozpětím.

Portálové rámy, ocelové rámy, ocelové příhradové nosníky a mřížové konstrukce uvedené v předchozím čísle se mohou pochlubit největším objemem trhu a nejuniverzálnějšími aplikačními scénáři, které slouží jako nejlepší volba pro malé a středně velké továrny, výškové budovy a konvenční střechy s velkým rozpětím. Naproti tomu příhradové skořepiny, závěsné konstrukce, kabelové membránové konstrukce, trámové strunné konstrukce a betonem plněné ocelové trubkové konstrukce, které jsou popsány v tomto vydání, jsou specializované podsystémy přizpůsobené scénářům zahrnujícím speciální rozpětí, super výškové budovy, lehké kryty a kompozitní namáhání a také představují v současnosti běžné a oblíbené systémy ocelových konstrukcí.

Všeocelové konstrukční systémyzahrnuté ve dvou splátkách mají výrazné výhody a vzájemně se doplňují a společně tvoří kompletní technické spektrum pro současné inženýrství ocelových konstrukcí. Konkrétně ocelová rámová konstrukce pokládá základ pro vyztuženou ocelovou rámovou konstrukci; mřížkové skořepiny a prostorové mřížky spadají do kategorie prostorových mřížkových struktur jako paralelní formy; závěsné, lanko-membránové a strunové konstrukce mohou být kombinovány s vazníky a rošty pro vytvoření systémů s dlouhým rozpětím; tenkostěnné ocelové konstrukce tvářené za studena se uplatňují především v systémech lehkých ocelových konstrukcí; a betonem plněné ocelové trubkové konstrukce patří mezi ocelobetonové spřažené nosné systémy.

Při výběru typů konstrukcí pro praktické projekty bude provedeno komplexní hodnocení na základě funkcí budovy, podmínek rozpětí, ekonomických ukazatelů a požadavků harmonogramu výstavby, aby bylo možné určit optimální řešení. Zůstaňte naladěniEHSSoficiální kanály pro profesionálnější technické aktualizace ocelových konstrukcí. S 21 lety oddanosti výrobě a instalaci ocelových konstrukcí poskytujeme kompletní technickou podporu pro vaše projekty se solidními profesionálními schopnostmi.
